Bevor Sie den Bonierdrucker in Betrieb nehmen, lesen Sie sich diese Anleitung sorgfältig durch.
Lizenzschlüssel
Für die Verwendung des Bonierdruckers muss zuerst der Lizenzschlüssel aktiviert werden. Wie dieser aktiviert werden kann, wird im Kapitel Aktivierung von Zubehör beschrieben.
Lieferumfang
Im Paketumfang enthalten sind:
-

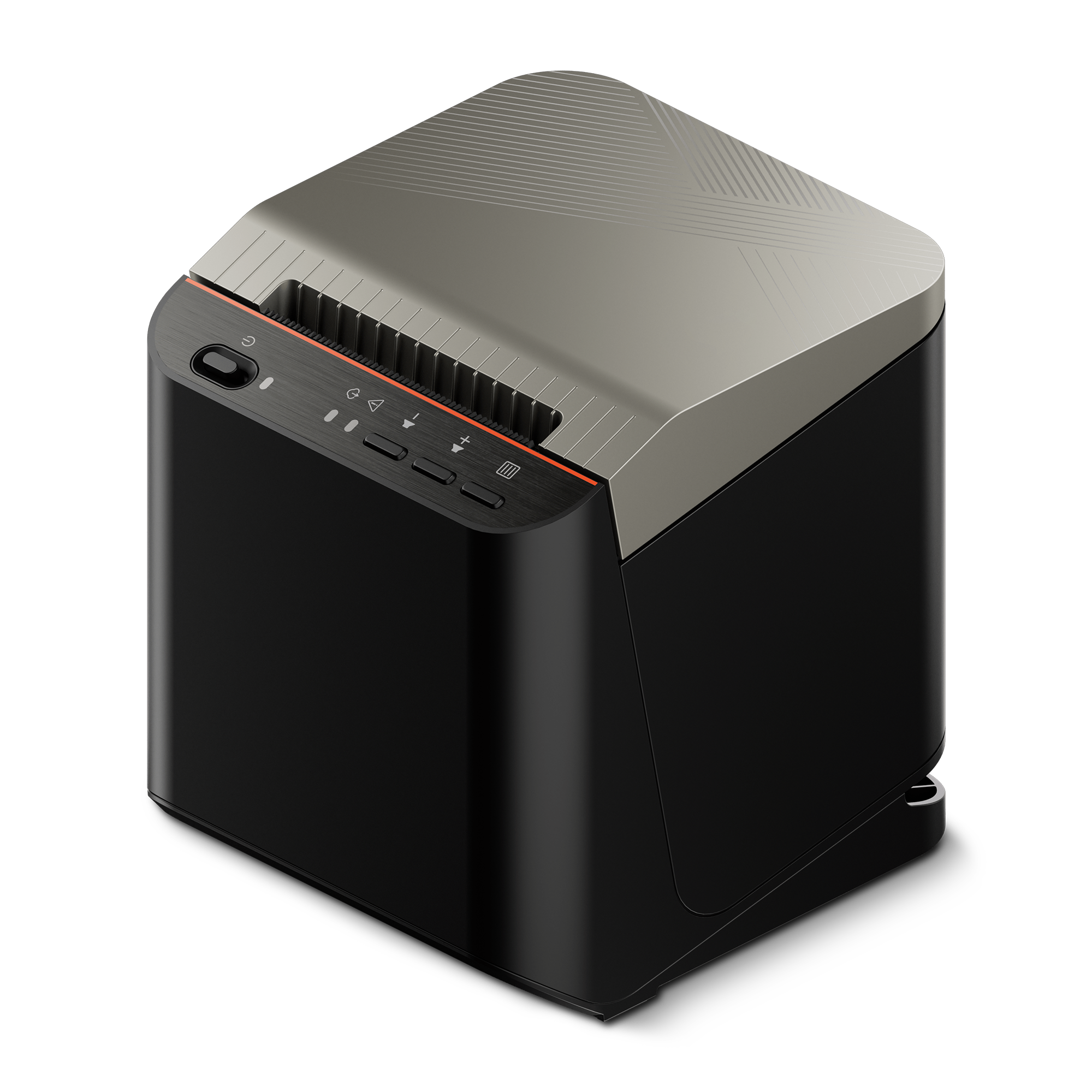

1x Bonierdrucker D85
-
1x Verbindungs- und Stromkabel
-
1x Produktcode

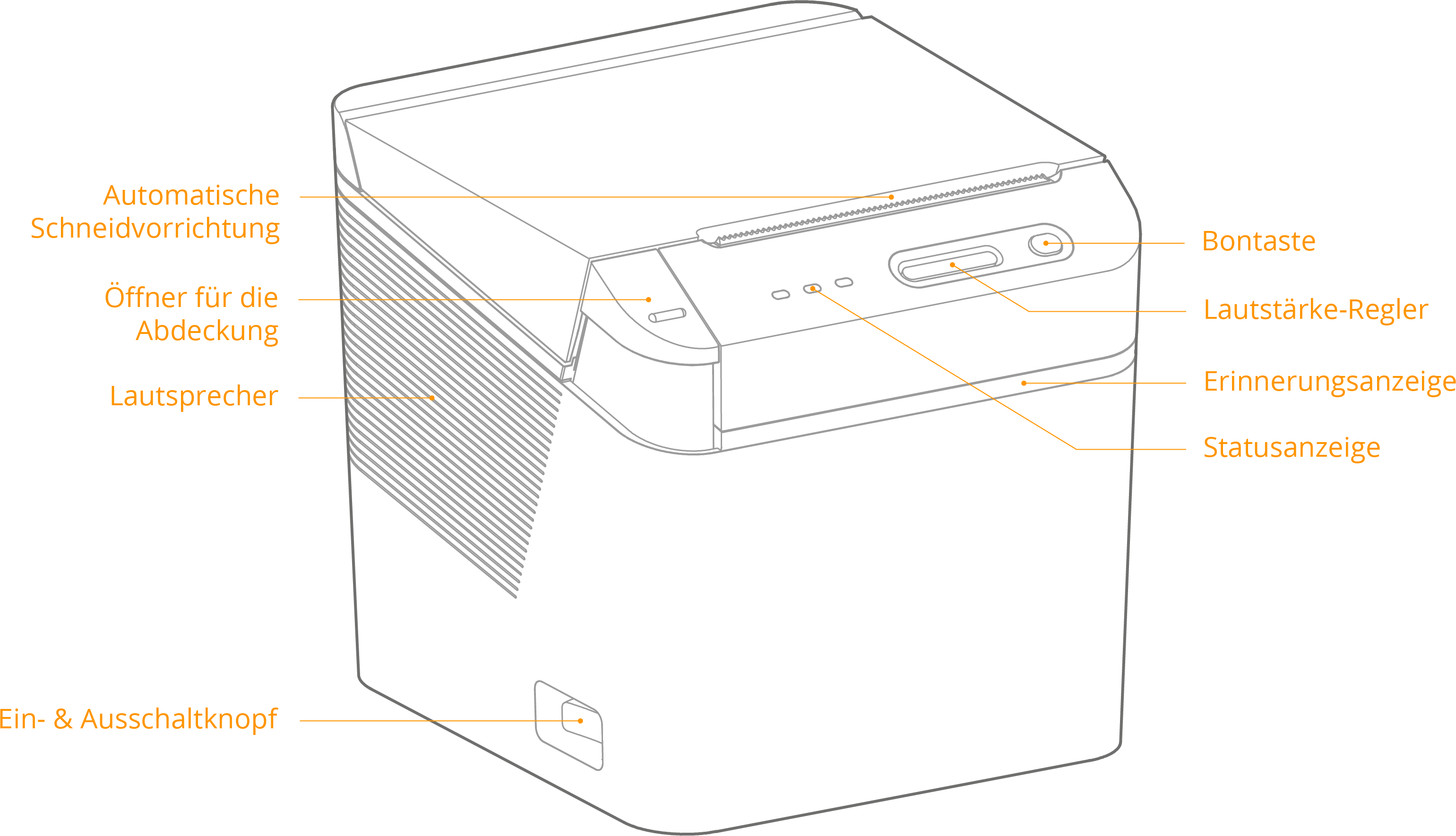

Bestandteile Drucker
Bontaste
Die „Bon“-Taste transportiert ein Stück unbedrucktes Bonpapier aus dem Drucker. Sollte nach dem Einlegen einer neuen Bonrolle gedrückt werden.
Statusanzeige
Wenn der Drucker korrekt verbunden ist, leuchtet die „Network“-Lampe blau. Bei einem Fehler (z.B. Papier aus) leuchtet die „Error“-Lampe rot. Leuchtet die grüne “Power”-Lampe, ist der Drucker eingeschalten.
Erinnerungsanzeige
Befindet sich ein Ausdruck, der entnommen werden soll, noch im Drucker, blinkt die Anzeige weiß. Leuchtet die Lampe durchgehend ist das ein Hinweis auf das Ende der Papierrolle.
Öffner für die Abdeckung
Den Schalter nach unten drücken um die Abdeckung des Druckers zu öffnen.
Ein- & Ausschaltknopf
Zum Einschalten des Druckers Kippschalter nach rechts drücken. Um den Drucker auszuschalten, Kippschalter nach links drücken. Achtung: Schalten Sie den Drucker nicht während eines Druckvorgangs aus.
Lautsprecher-Regler
Durch Drücken auf die “lauter” oder “leiser” Seite des Schalters kann die Lautstärke angepasst werden.

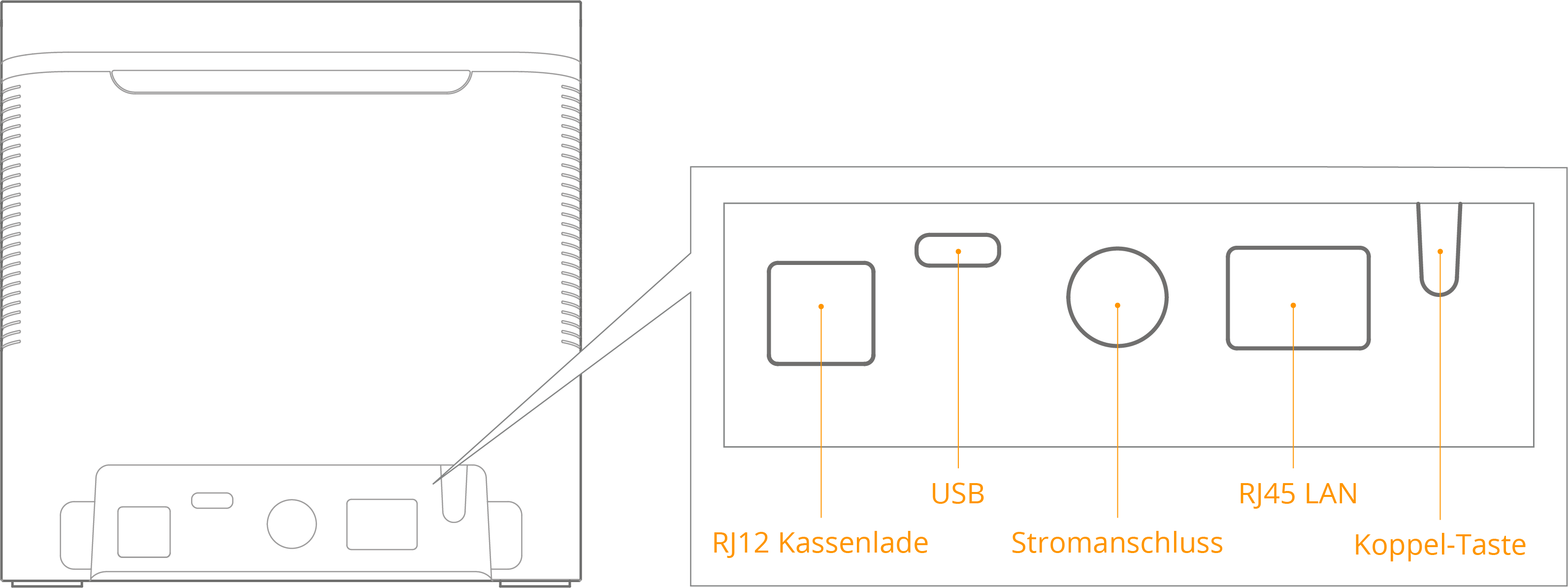

Anschlüsse Drucker
Stromanschluss
Anschluss des Netzteiles für die Spannungsversorgung.
USB
Über die USB-Leitung kommuniziert der Drucker mit der Registrierkasse. Schließen Sie hier das mitgelieferte Druckerkabel an.
Kassenladen Anschluss (RJ12)
Zum Anschließen einer externen Kassenlade. Es werden nur 24V/1A Kassenladen unterstützt. Jede Kassenlade sollte am Drucker angeschlossen werden, um die Funktionalität gewährleisten zu können.
LAN Anschluss
Zum Verbinden des Druckers mit dem Internet über eine LAN-Verbindung.
Taste zum Koppeln
Taste gedrückt halten um in den Netzwerk-Koppel-Modus zu wechseln. Doppelklick um die Netzwerk-Selbstdiagnose durchzuführen und den Bericht auszudrucken.

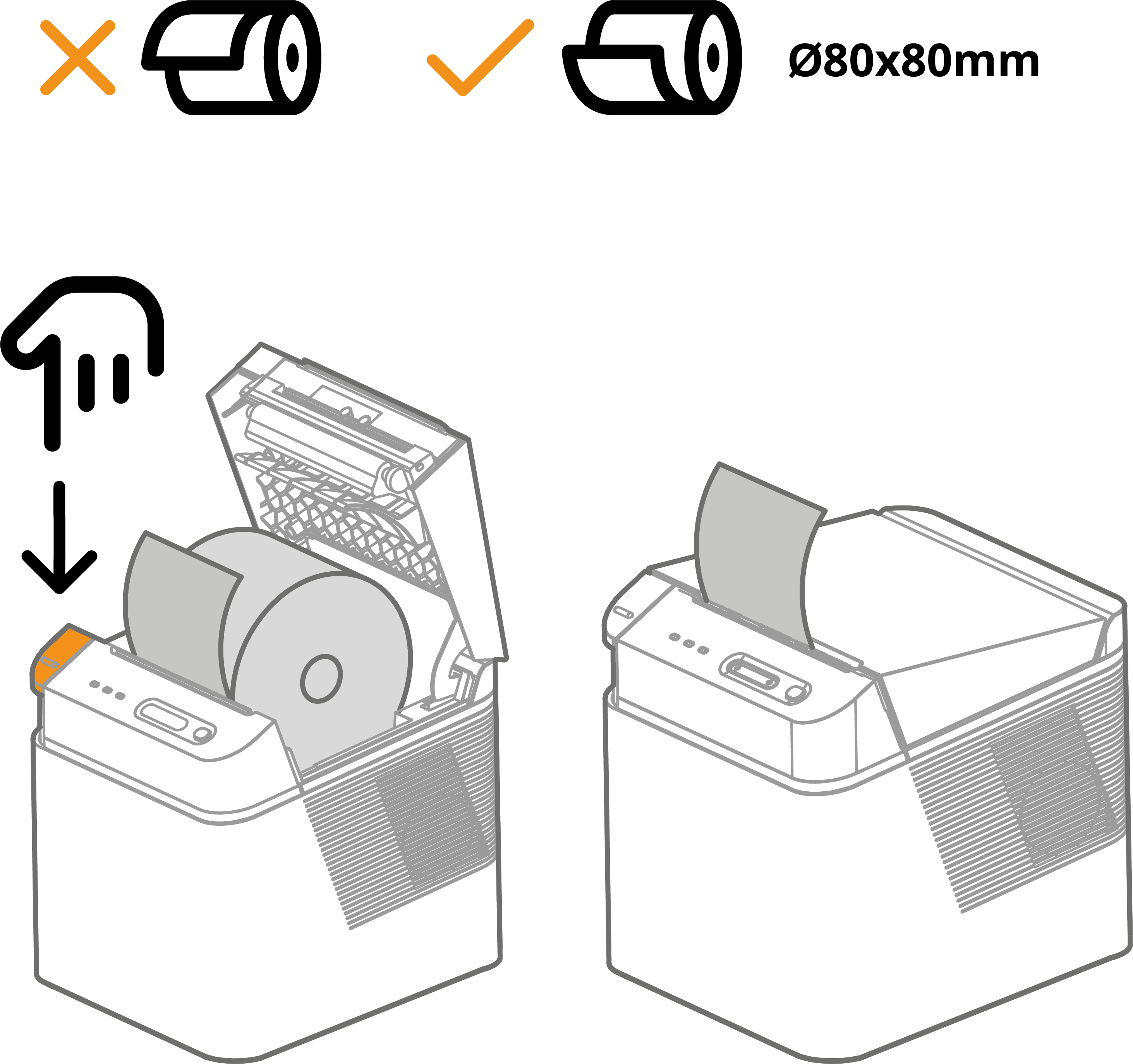

Bonrolle einsetzten
Um die Bonrolle einzusetzen, muss zuerst die Druckerabdeckung in Pfeilrichtung geöffnet, danach die 80x80mm Thermopapierrolle eingelegt und zuletzt die Druckerabdeckung geschlossen werden.
Hinweis
Beim Wechseln der Bonrolle darauf achten, dass der Kern der letzten Rolle vor dem Einsetzen der neuen Rolle entfernt wurde.

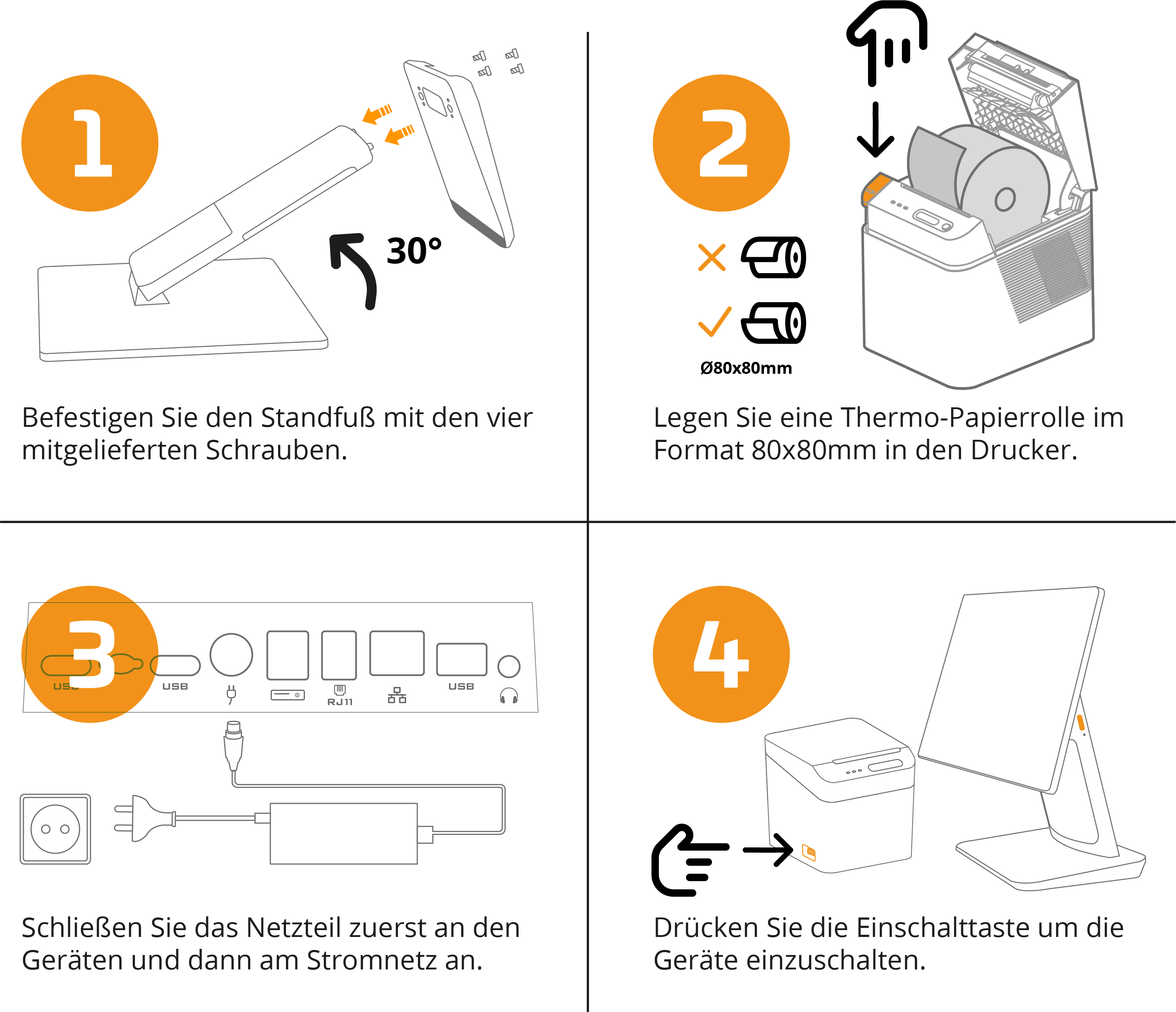

Schnellstart
-
Thermopapierrolle in den Drucker einlegen
-
Netzteil zuerst an den Geräten und anschließend am Stromnetz anschließen
-
Drucker und Kasse mit LAN-Kabel verbinden
-
Einschalttaste drücken um beide Geräte einzuschalten
Drucker anschließen
Der Drucker wird mit einem LAN-Kabel mit der Kasse verbunden. Die Anschlüsse der primasello Registrierkasse befinden sich an der Unterseite des Geräts.
Wo sich die Anschlüsse der Registrierkasse genau befinden, wird im jeweiligen Kapitel im Abschnitt Registrierkassen beschrieben.

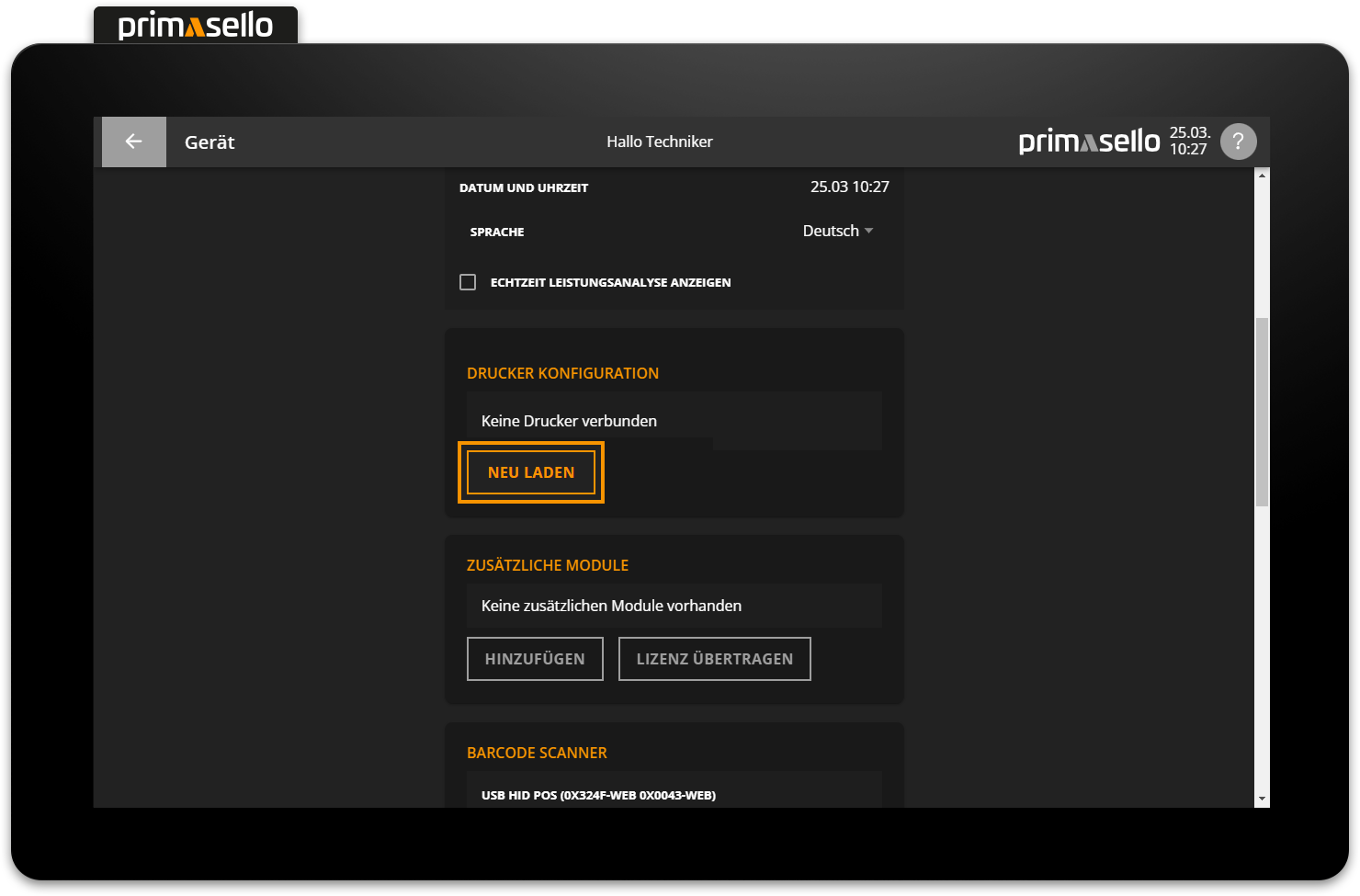

Der Status des Druckers kann jederzeit unter dem Menüpunkt “Gerät” eingesehen werden.
Bonierbons drucken
Der Externe Bonierdrucker eignet sich perfekt für das Drucken der Bestellungen an einem anderen Standort wie die Registrierkasse. Wie dieser konfiguriert werden kann wird im Kapitel Bonierdrucker beschrieben.
