X370 PRO

Bevor Sie Ihre primasello Registrierkasse in Betrieb nehmen, lesen Sie sich die Schnellstartanleitung sorgfältig durch. Alternativ können Sie alle wichtigen Hinweise auch im Kapitel Start nachlesen.

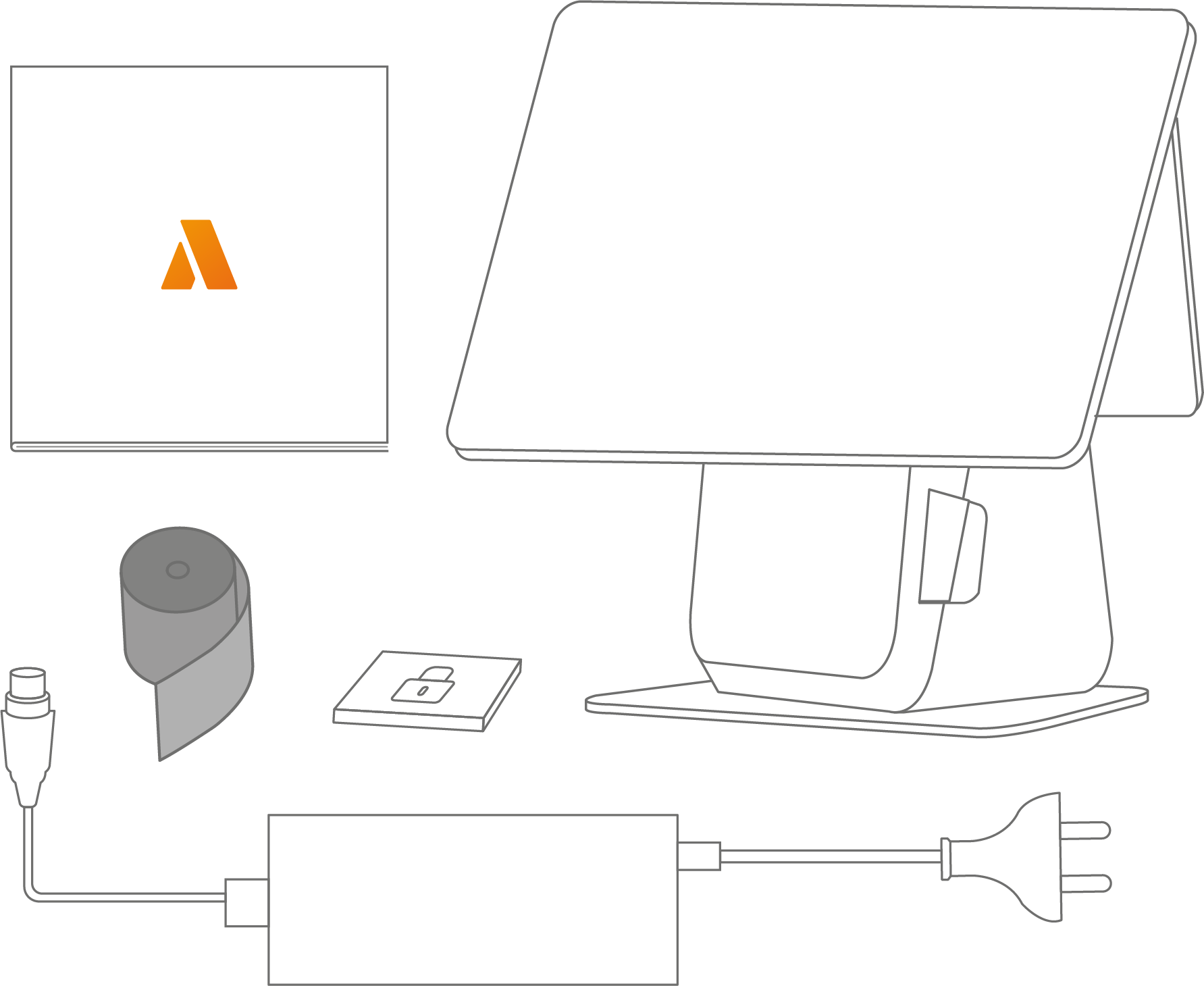

Lieferumfang

Im Paketumfang enthalten sind:

• 1x primasello X370 PRO Registrierkasse

• 1x Schnellstartanleitung

• 1x Netzteil mit Stromkabel

• 1x 80mm Thermopapier für Drucker

• 1x Sicherheitsmodul

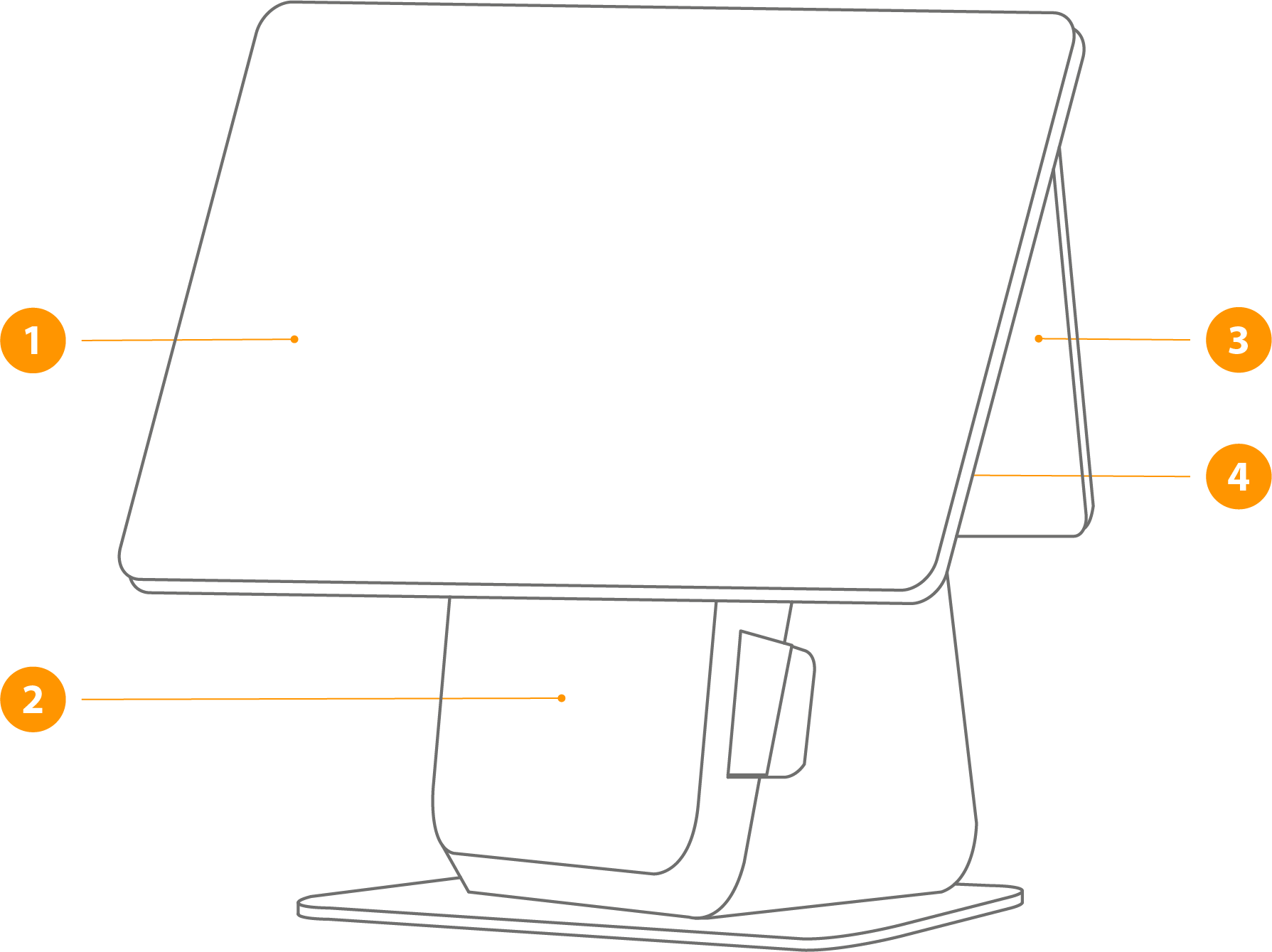

Bestandteile Bildschirm

1 - Hauptbildschirm

Touch-Bildschirm zur Bedienung.

2 - Druckerabdeckung

Öffnen, um Zugang zur Papierrolle zu erhalten.

3 - Kundenanzeige

Bildschirm für Kunden mit Informationen zum offenen Beleg.

4 - Ein- & Ausschaltknopf

Ist das Gerät ausgeschalten, kurz drücken, um zu starten. Den Ein- & Ausschaltknopf für 2-3 Sekunden gedrückt halten, um zwischen „Herunterfahren“ oder „Neustart“ zu wählen. Um das Ausschalten des Geräts zu erzwingen, den Ein- & Ausschaltknopf für 11 Sekunden gedrückt halten. Das System wird heruntergefahren.

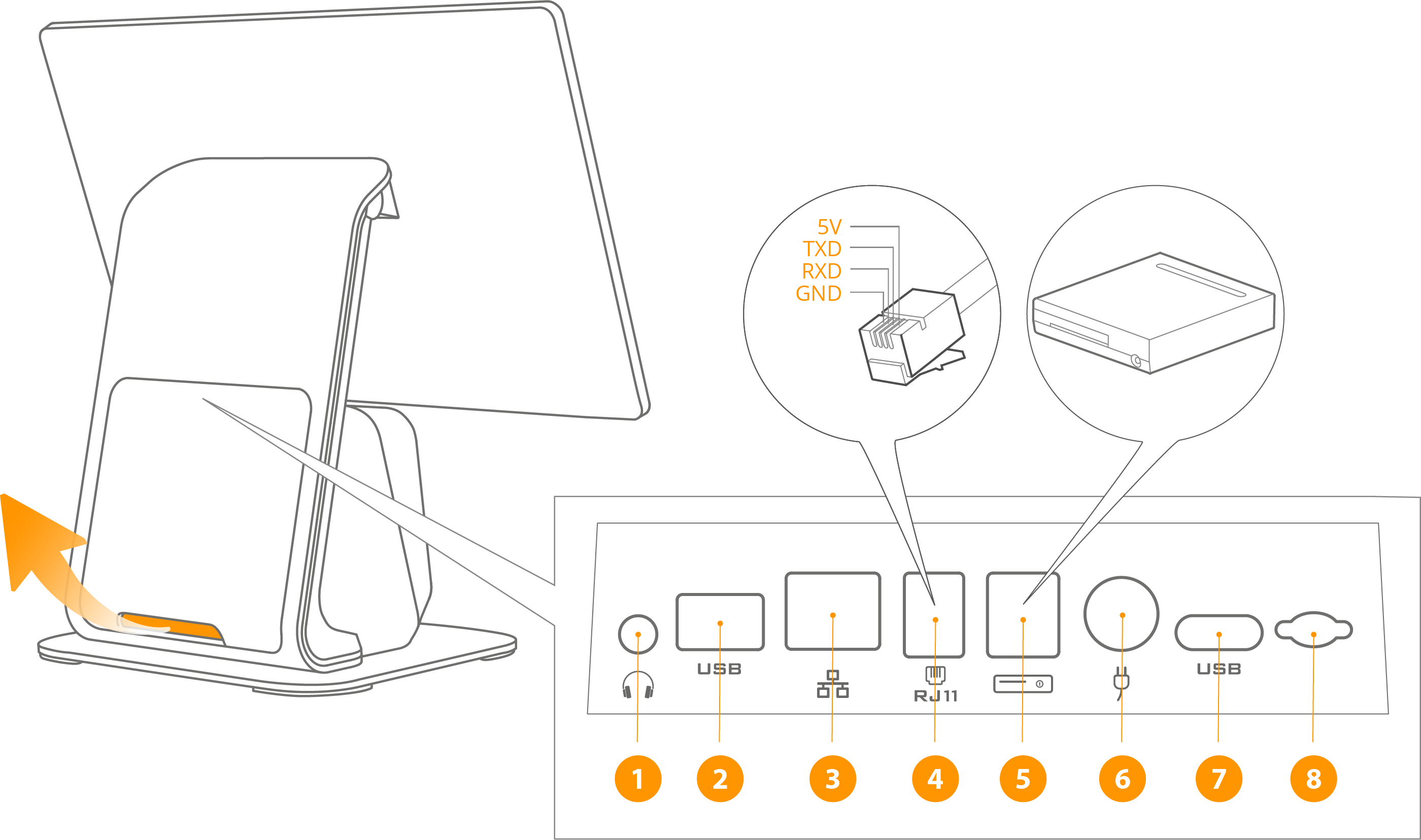

Anschlüsse Bildschirm

1 - Audio-Buchse

Eine Audio-Buchse für den Anschluss von externen Lautsprechern oder Kopfhörern.

2,7 - USB-Anschluss

USB 2.0 / USB 3.0 Anschluss für den Anschluss von Peripheriegeräten.

3 - Ethernet / LAN (RJ45)

Ethernet Anschluss für eine Internet-Verbindung im lokalen Netzwerk.

4 - Serielle Verbindung (RJ11)

Anschluss von Peripheriegeräten über eine serielle Schnittstelle.

5 - Kassenladen Anschluss (RJ12)

Zum Anschließen einer externen Kassenlade. Der Anschluss steht nicht permanent unter Strom, sondern sendet Stromstöße mit einer Frequenz von 100ms. Es werden 9-24V Kassenladen unterschiedlicher Bauarten unterstützt.

6 - Stromanschluss

Anschluss des Netzteiles für die Spannungsversorgung.

8 - MicroSD Kartenstecker

Zum Erweitern des internen Datenspeichers mittels MicroSD Karte (max. 64GB).

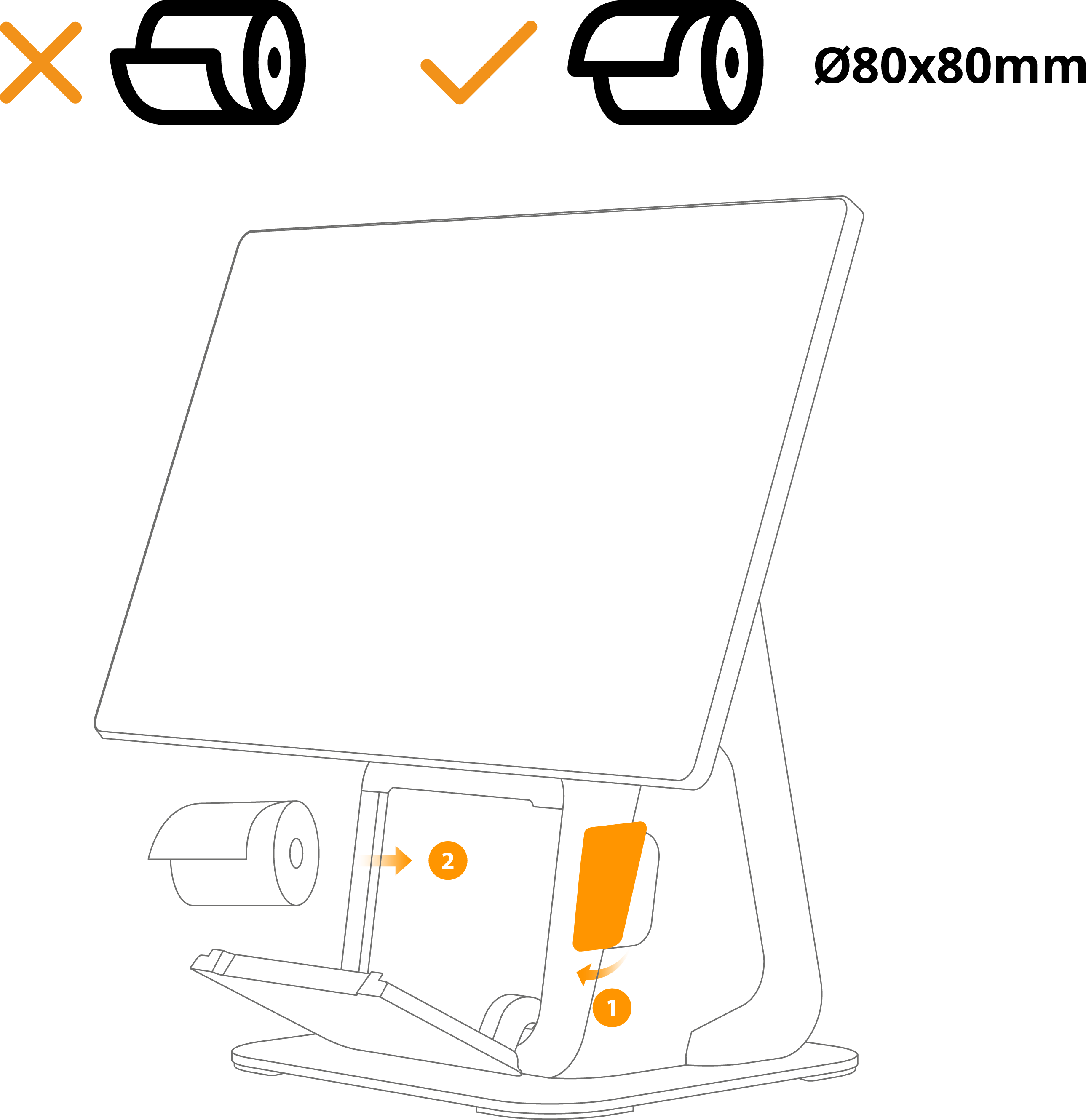

Bonrolle einsetzten

Um die Bonrolle einzusetzen, muss zuerst die Druckerabdeckung in Pfeilrichtung geöffnet, danach die 80x80mm Thermopapierrolle eingelegt und zuletzt die Druckerabdeckung geschlossen werden.

1 - Druckerabdeckung öffnen (Hebel nach außen ziehen)

2 - Bonrolle einsetzten und beim Schließen der Abdeckung einige Zentimeter vom Papier über den Rand stehen lassen

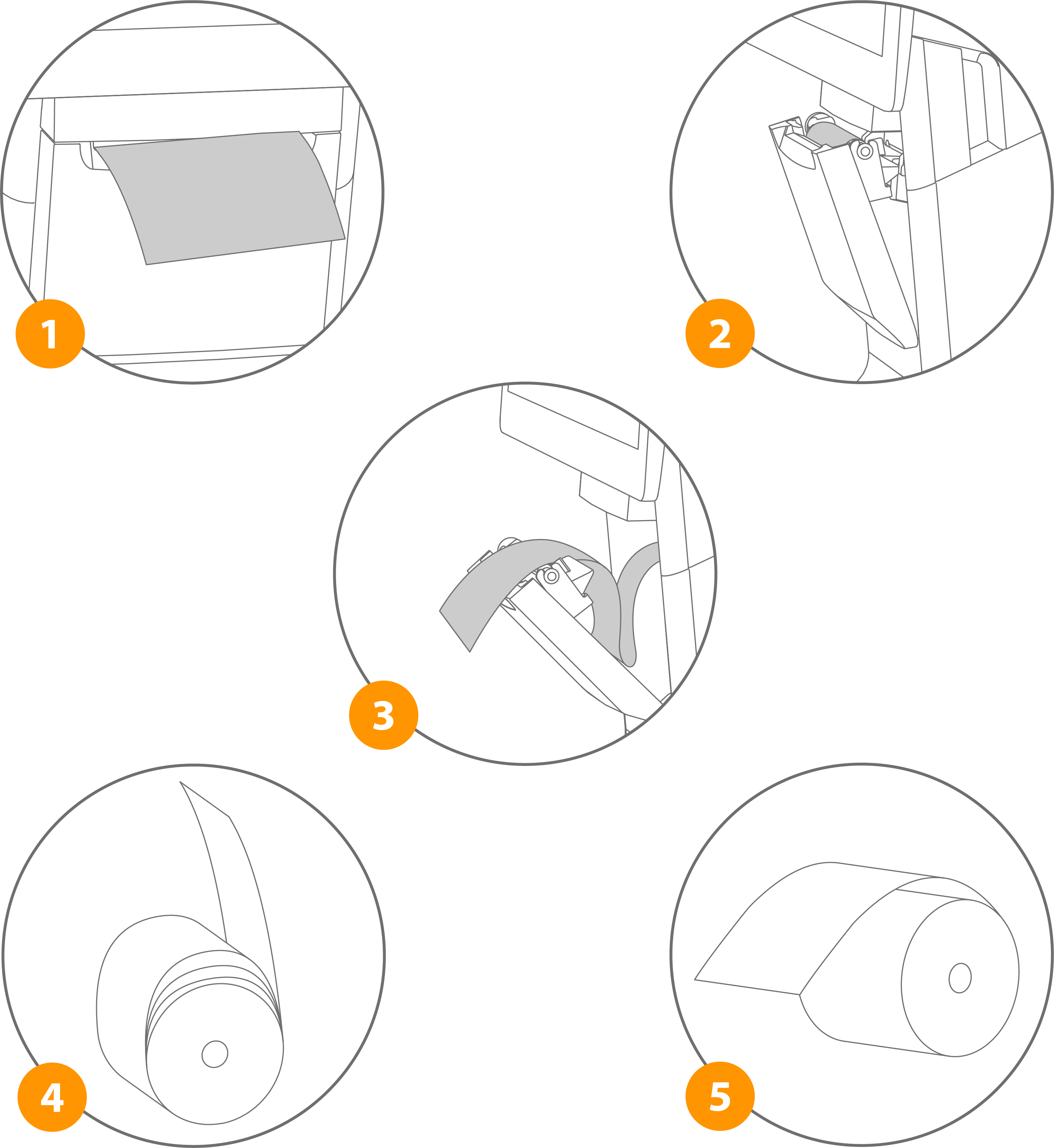

1 - Das Druckerpapier sollte nicht schräg eingelegt werden

2 - Das Papier sollte immer einige Zentimeter aus dem Ausgabeschacht herausstehen und nicht nach hinten rutschen

3 - Abgewickelte Papierstreifen sollten nicht einfach zurück in das Papierfach gelegt werden

4 - Platzieren Sie keine lose gerollten Papierrollen im Drucker

5 - Achten Sie auf die korrekte Einlegerichtung der Papierrolle
