X340
Bevor Sie Ihre primasello Registrierkasse in Betrieb nehmen, lesen Sie sich die Schnellstartanleitung sorgfältig durch. Alternativ können Sie alle wichtigen Hinweise auch im Kapitel Start nachlesen.

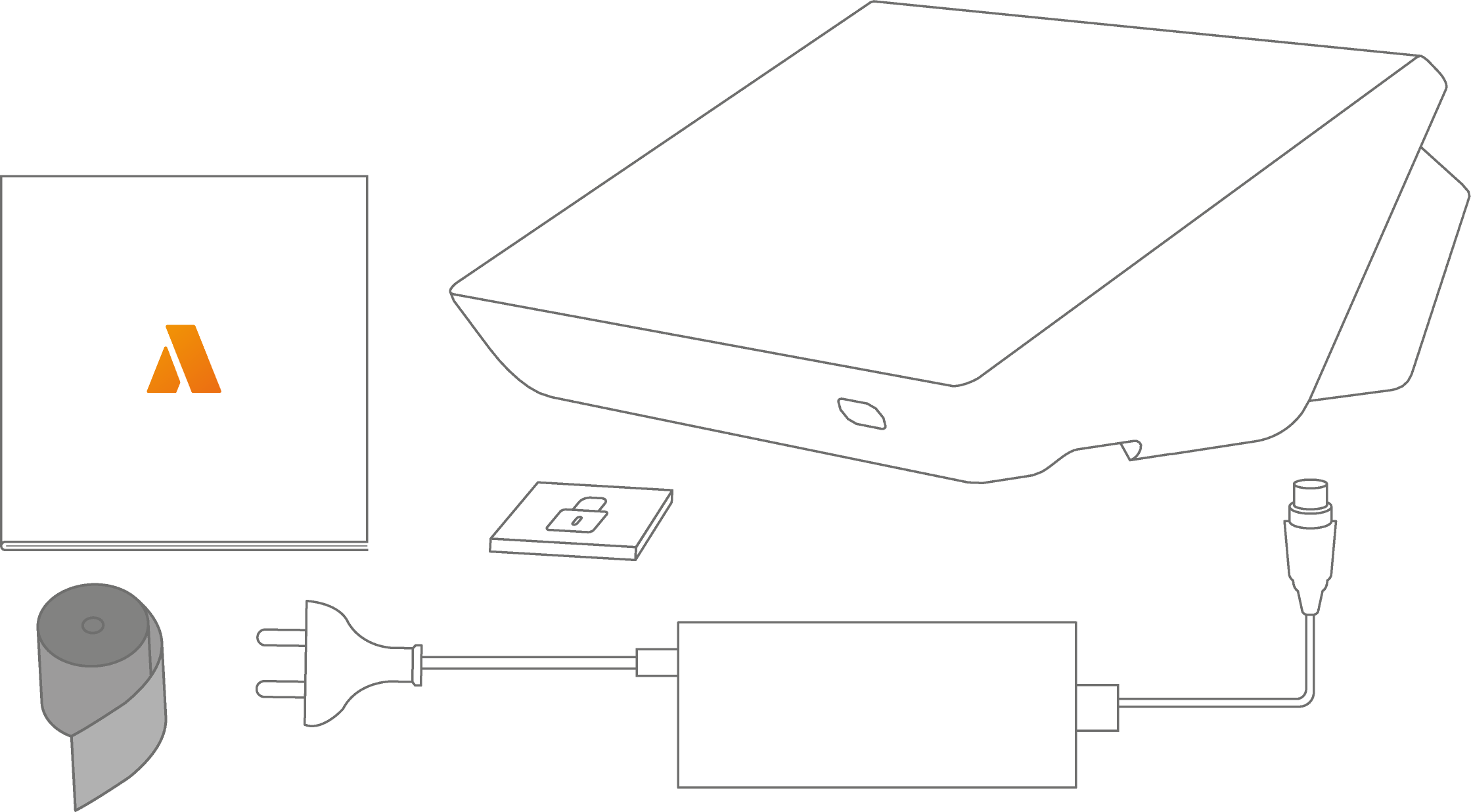

Lieferumfang
Im Paketumfang enthalten sind:
1x primasello X340 Registrierkasse
1x Schnellstartanleitung
1x Netzteil mit Stromkabel
1x 80mm Thermopapier für Drucker
1x Sicherheitsmodul

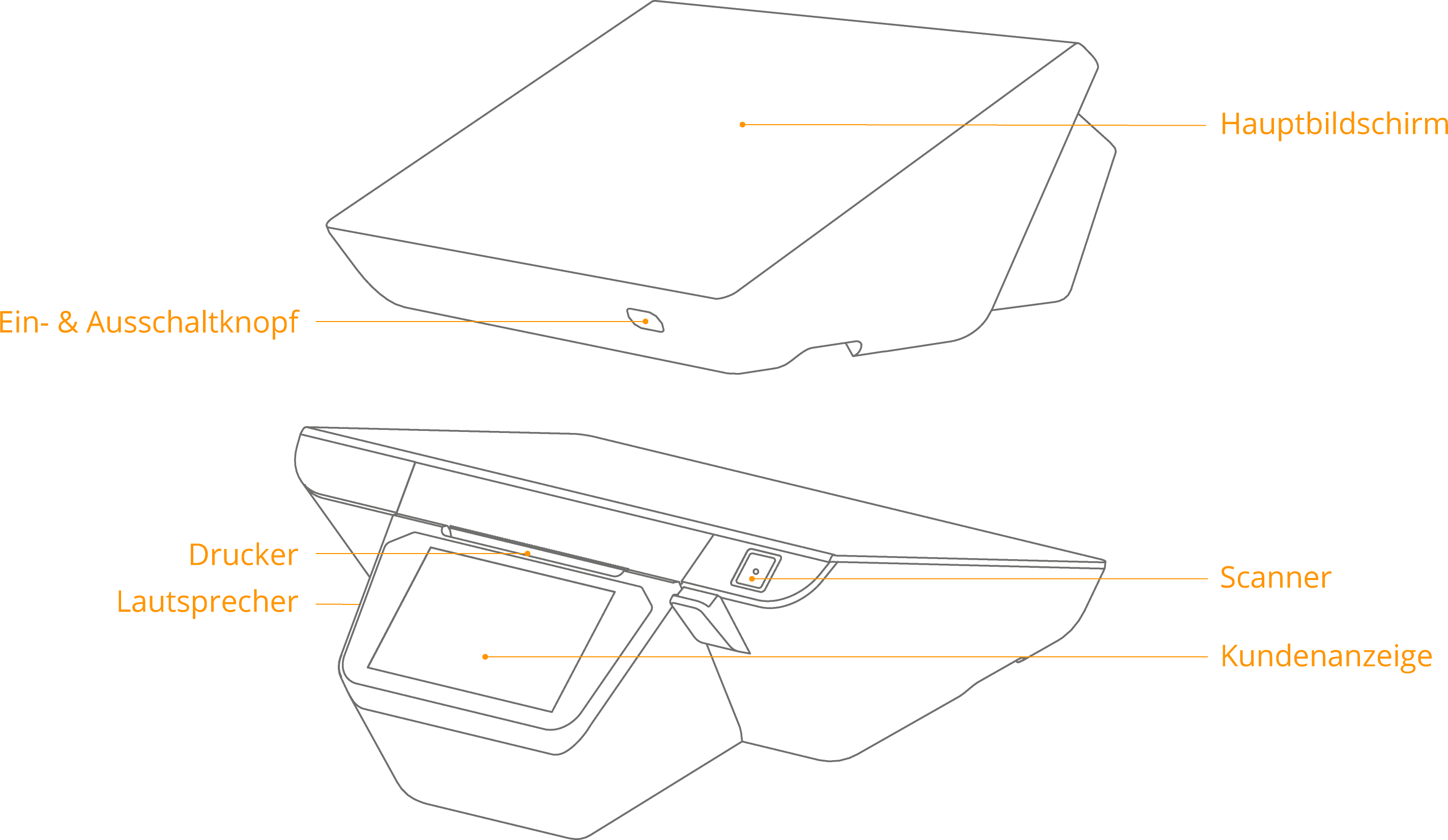

Bestandteile
Hauptbildschirm
Touch-Bildschirm zur Bedienung.
Drucker
Druckt im eingeschalteten Zustand die erstellten Belege.
Kundenanzeige
Bildschirm für Kunden mit Informationen zum offenen Beleg.
Ein- & Ausschaltknopf
Ist das Gerät ausgeschalten, kurz drücken, um es hochzufahren. Den Ein- & Ausschaltknopf für 2-3 Sekunden gedrückt halten, um zwischen „Herunterfahren“ oder „Neustart“ zu wählen. Zum Ausschalten des Geräts, den Ein- & Ausschaltknopf für 11 Sekunden gedrückt halten. Das System wird heruntergefahren.
Lautsprecher
Der Lautsprecher für die Ausgabe von Signaltönen.

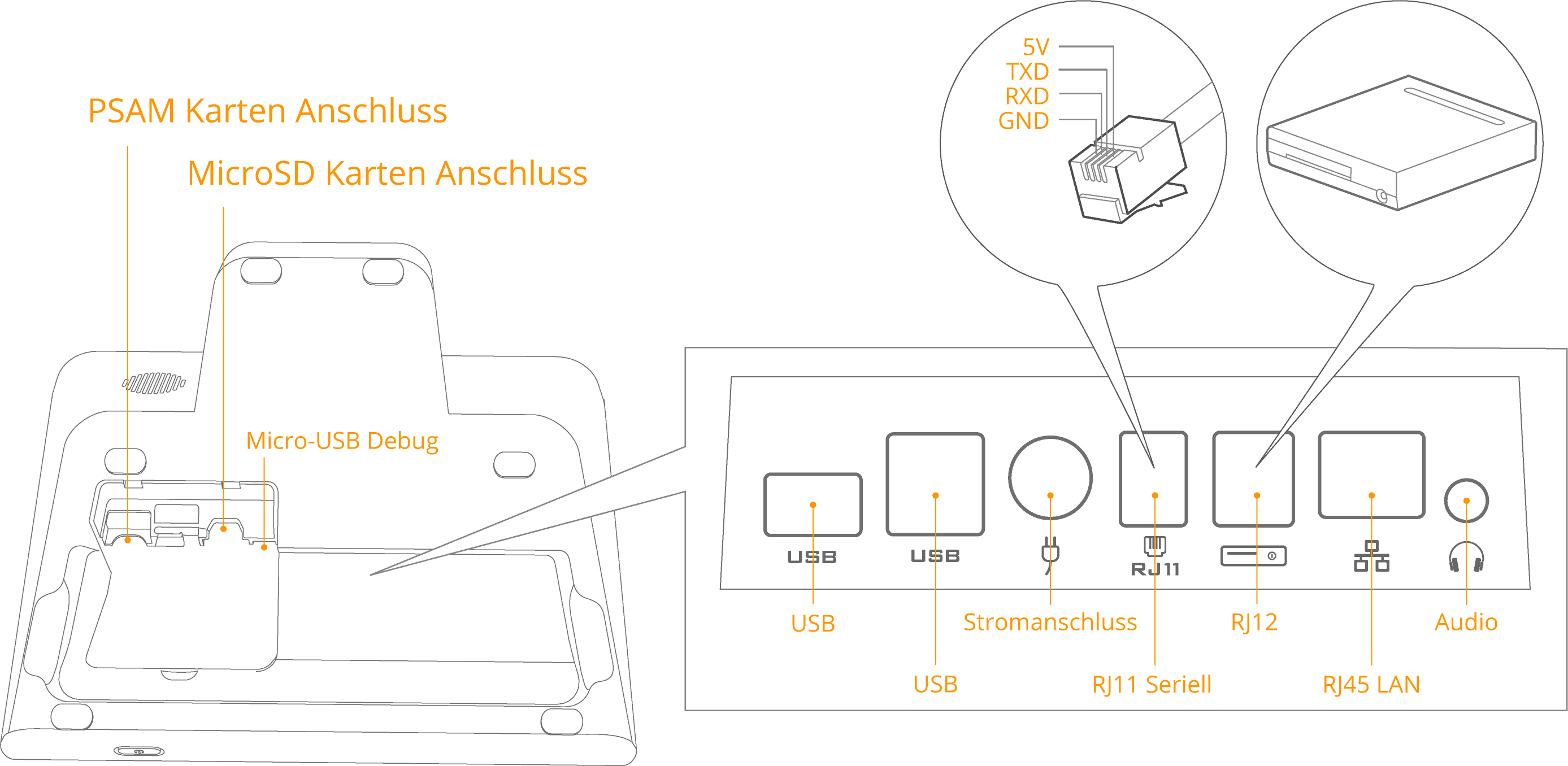

Anschlüsse
Micro USB DEBUG-Anschluss
Nur zur Fehlerbehebung des Geräts. Während des Debug-Betriebs funktionieren die USB-Anschlüsse auf der Unterseite des Geräts nicht. Es kann nur der Debug-USB-Anschluss neben dem Einschaltknopf verwendet werden.
MicroSD Kartenstecker
Zum Erweitern des internen Datenspeichers mittels MicroSD Karte (max. 64GB).
Audio-Buchse
Eine Audio-Buchse für den Anschluss von externen Lautsprechern oder Kopfhörern.
USB-Anschluss
USB 2.0 Anschluss für den Anschluss von Peripheriegeräten.
Serielle Verbindung (RJ11)
Anschluss von Peripheriegeräten über eine serielle Schnittstelle
Ethernet / LAN (RJ45)
Ethernet Anschluss für eine Internet-Verbindung im lokalen Netzwerk
Kassenladen Anschluss (RJ12)
Zum Anschließen einer externen Kassenlade. Der Anschluss steht nicht permanent unter Strom, sondern sendet Stromstöße mit einer Frequenz von 100ms. Es werden 9-24V Kassenladen unterschiedlicher Bauarten unterstützt.
Stromanschluss
Anschluss des Netzteiles für die Spannungsversorgung.

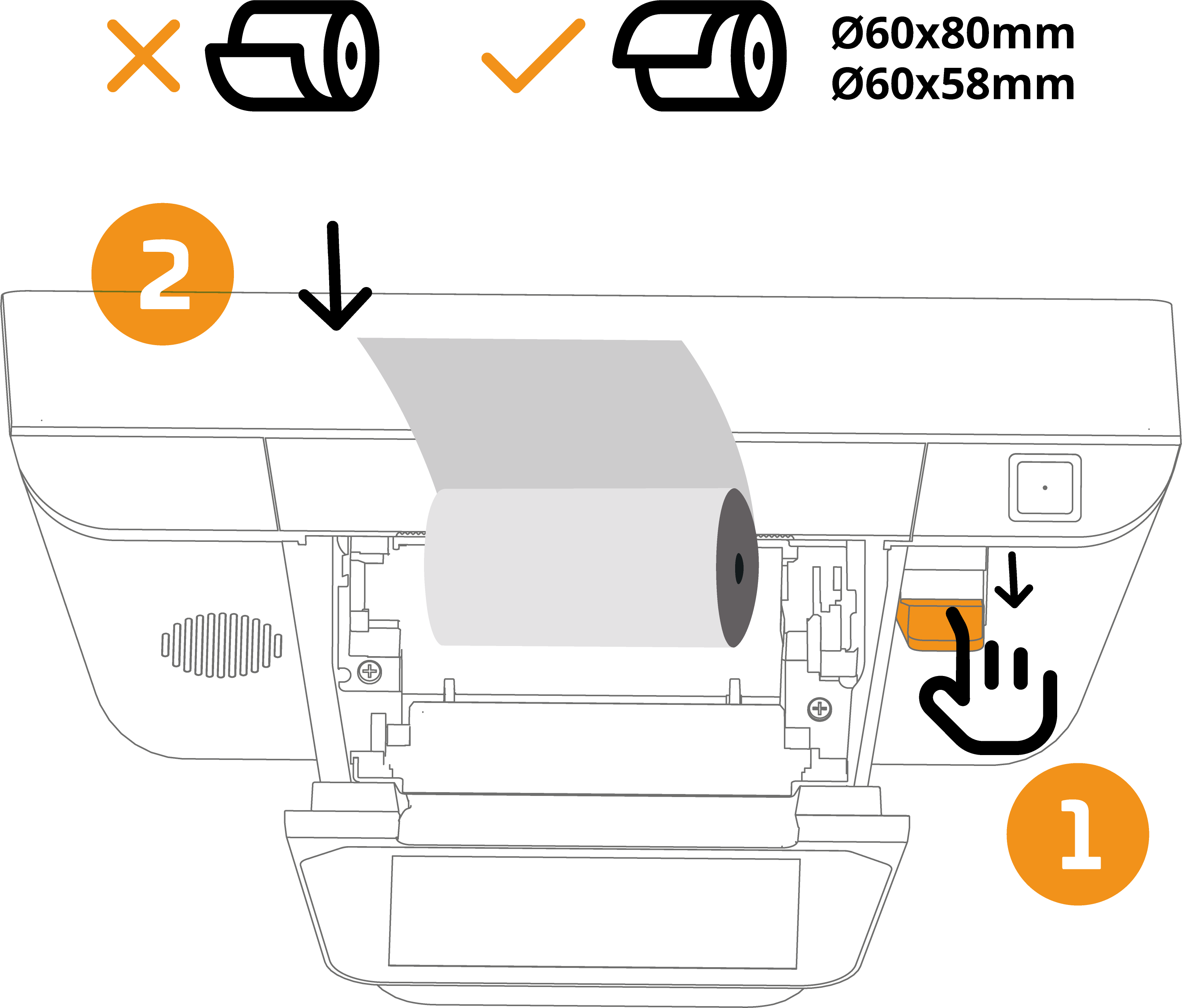

Bonrolle einsetzten
Um die Bonrolle einzusetzen, muss zuerst die Druckerabdeckung in Pfeilrichtung geöffnet, danach die 60x80mm Thermopapierrolle eingelegt und zuletzt die Druckerabdeckung geschlossen werden. Die primasello X340 Registrierkasse unterstützt auch 58mm Bonrollen, dazu müssen die Fixierer im Drucker eingelegt werden.
Hinweis
Beim Wechseln der Bonrolle darauf achten, dass der Kern der letzten Rolle vor dem Einsetzen der neuen Rolle entfernt wurde.

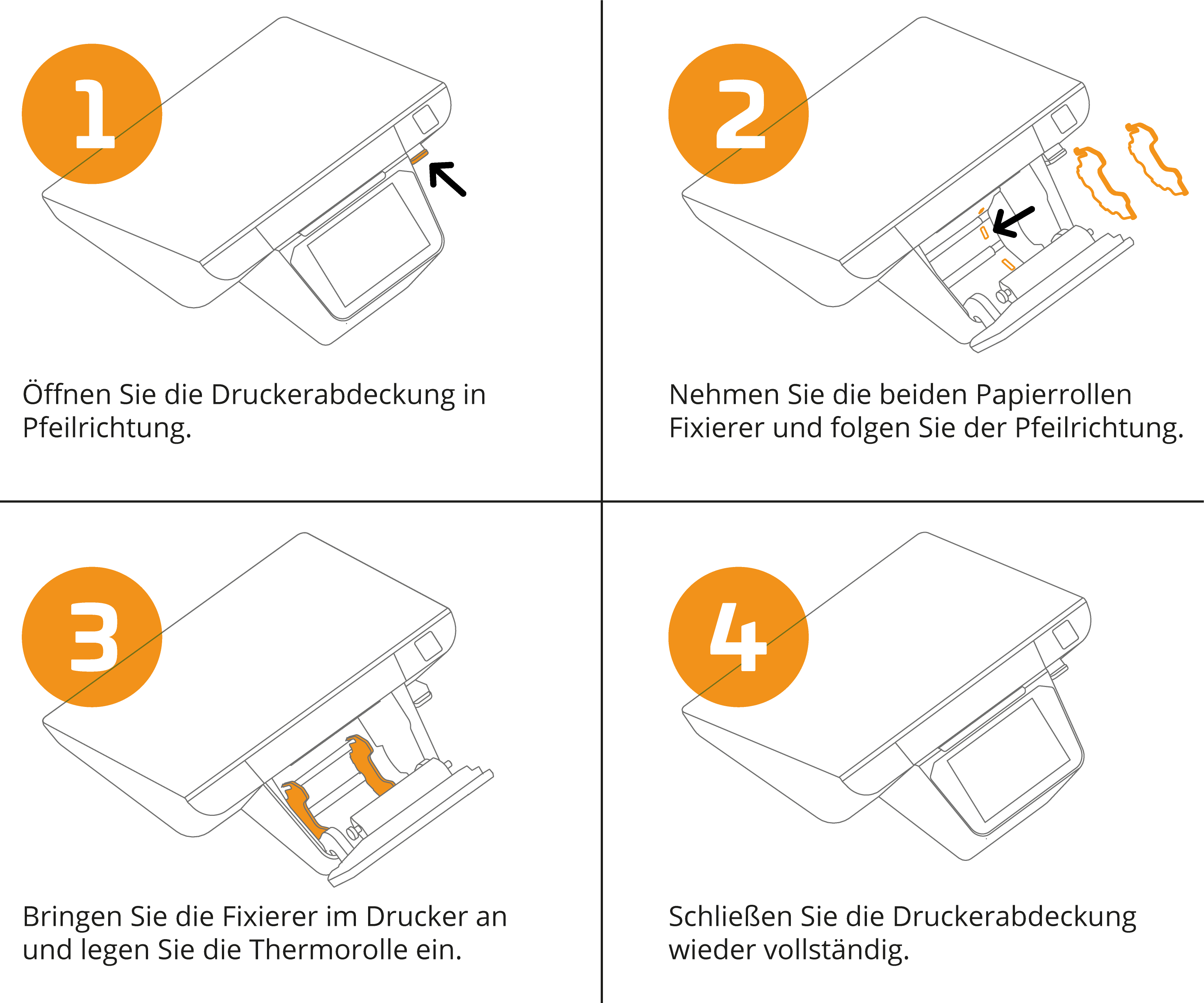

Papierrollen Fixierer einsetzen
Öffnen Sie die Druckerabdeckung in Pfeilrichtung.
Nehmen Sie die beiden Papierrollen Fixierer aus der Verpackung und folgen Sie der Pfeilrichtung.
Bringen Sie die Fixierer im Drucker an und legen Sie die Thermopapierrolle ein.
Schließen Sie die Druckerabdeckung wieder vollständig.
Schnellstart
Stellen Sie die Registrierkasse auf einen festen Untergrund.
Legen Sie die Thermopapierrolle im Format 50x58mm in den Drucker.
Schließen Sie das Netzteil zuerst am Gerät und anschließend am Stromnetz an.
Drücken Sie die Einschalttaste um das Gerät einzuschalten.
