X120

Bevor Sie Ihre primasello Registrierkasse in Betrieb nehmen, lesen Sie sich die mitgelieferte Schnellstartanleitung sorgfältig durch. Alternativ können Sie alle wichtigen Hinweise auch im Kapitel Start nachlesen.

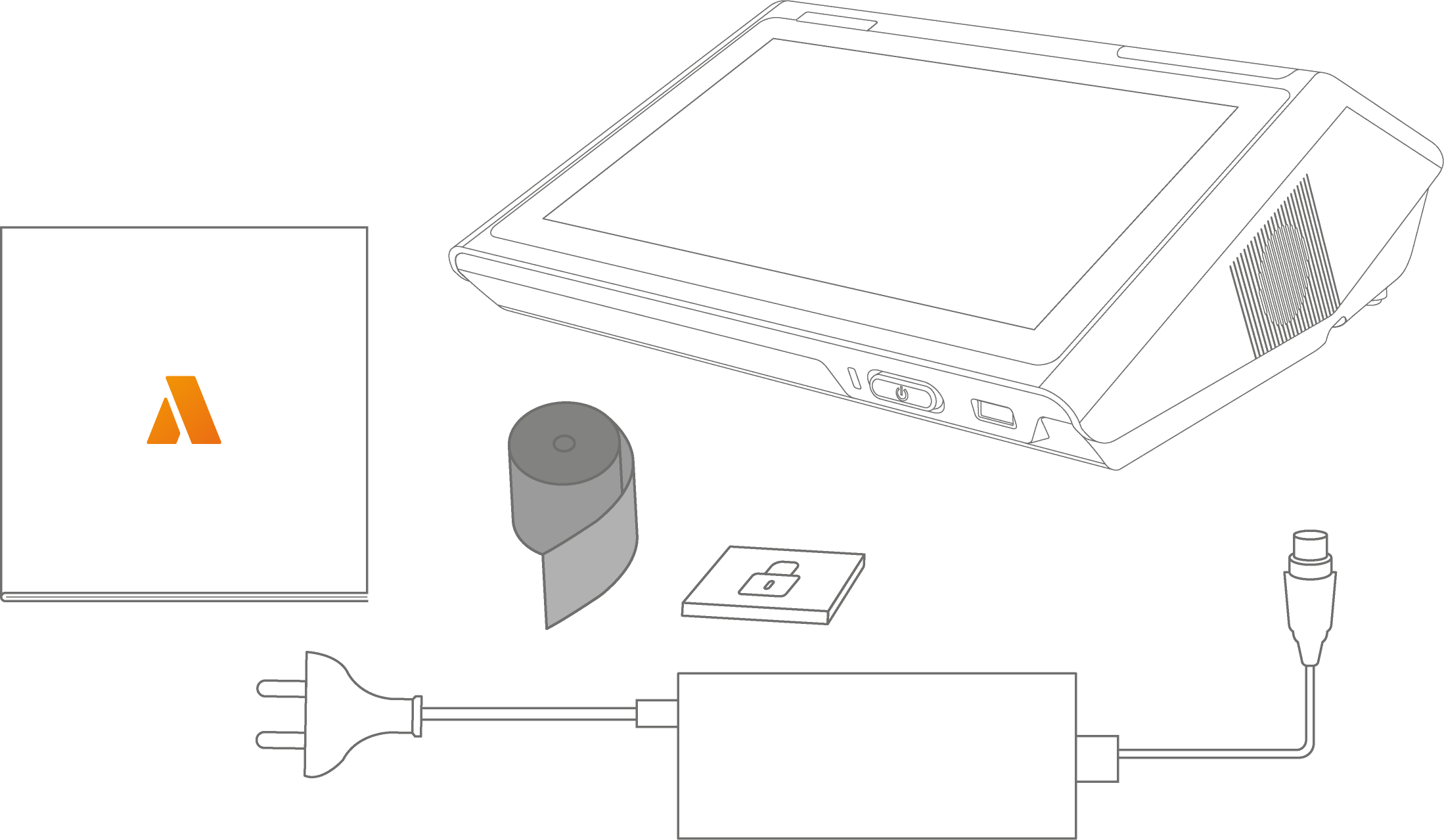

Lieferumfang

Im Paketumfang enthalten sind:

1x primasello X120 Registrierkasse
1x Schnellstartanleitung
1x Netzteil mit Stromkabel
1x 58mm Thermopapier für Drucker
1x Sicherheitsmodul

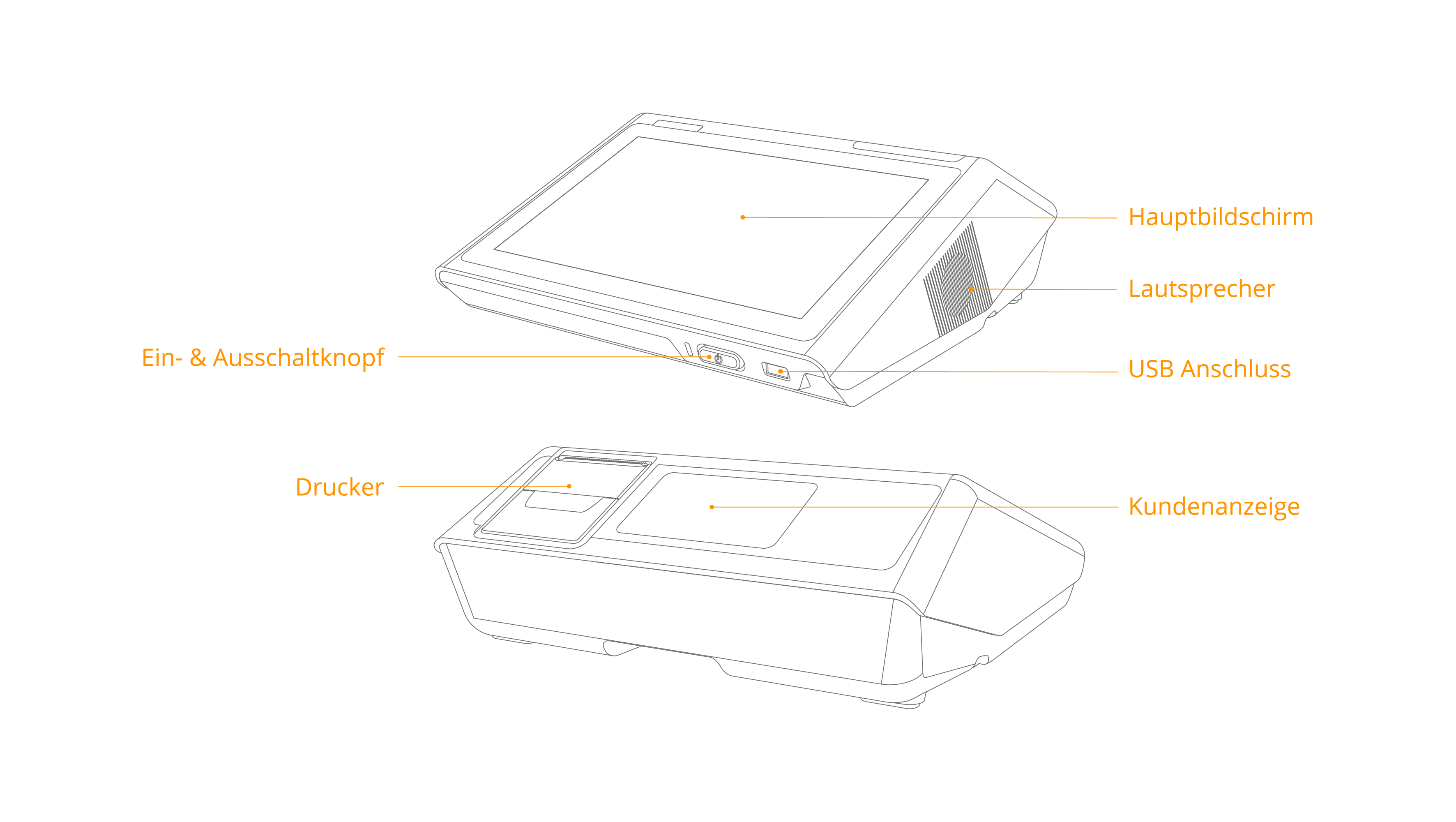

Bestandteile

Hauptbildschirm

Touch-Bildschirm zur Bedienung.

Drucker

Druckt im eingeschalteten Zustand die erstellten Belege.

Kundenanzeige

Bildschirm für Kunden mit Informationen zum offenen Beleg.

Ein- & Ausschaltknopf

Ist das Gerät ausgeschalten, kurz drücken, um zu starten. Den Ein- & Ausschaltknopf für 2-3 Sekunden gedrückt halten, um zwischen „Herunterfahren“ oder „Neustart“ zu wählen. Zum Ausschalten des Geräts, den Ein- & Ausschaltknopf für 11 Sekunden gedrückt halten. Das System wird heruntergefahren.

Lautsprecher

Der Lautsprecher für die Ausgabe von Signaltöne.

USB-Anschluss

USB 2.0 Anschluss auf der Vorderseite für den Anschluss von Peripheriegeräten.

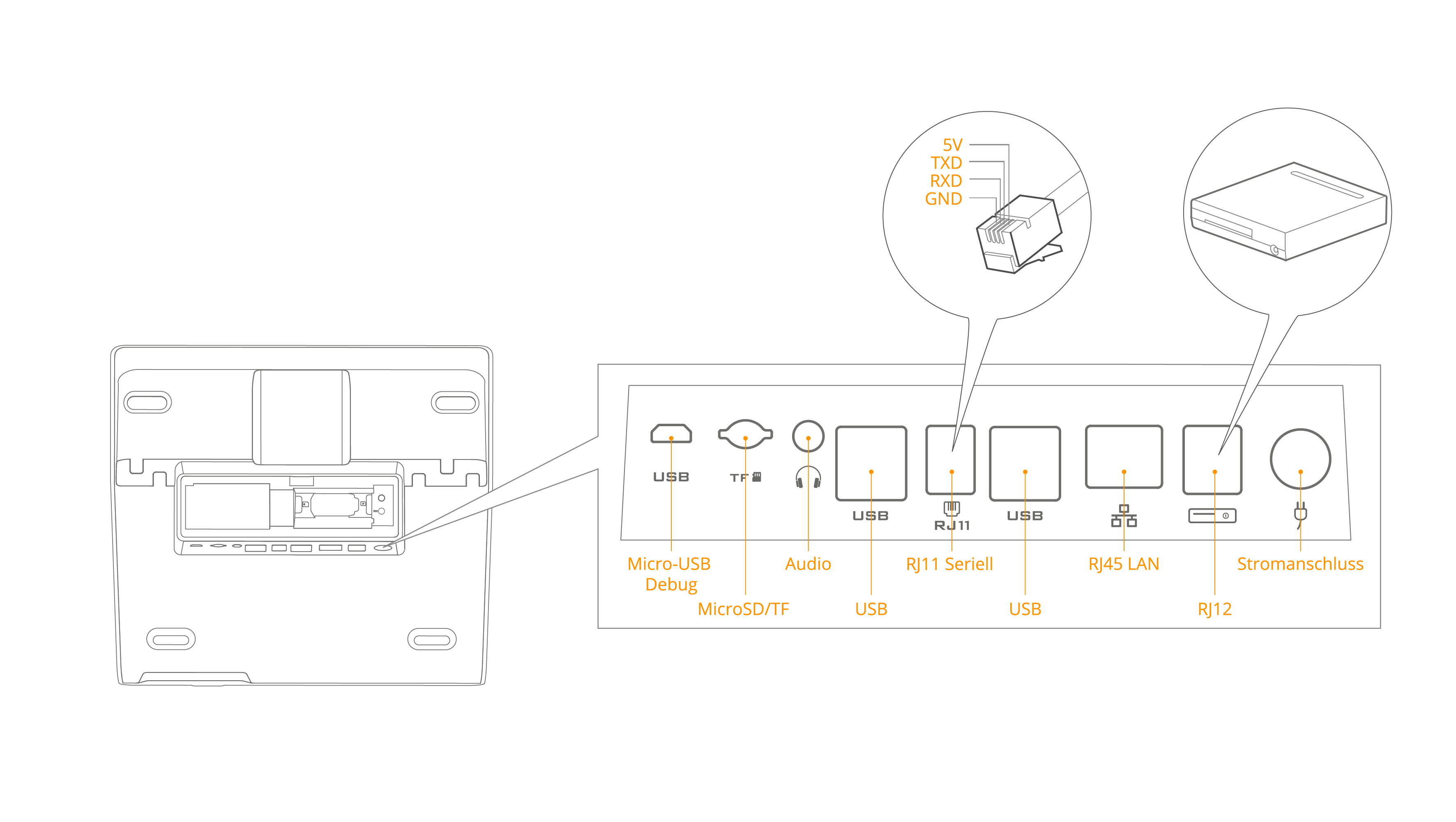

Anschlüsse

Micro USB DEBUG-Anschluss

Nur zur Fehlerbehebung des Geräts. Während des Debug-Betriebs funktioniert der USB-Anschluss auf der Unterseite des Geräts nicht. Es kann nur der USB-Anschluss neben dem Einschaltknopf verwendet werden.

MicroSD/TF Kartenstecker

Zum Erweitern des internen Datenspeichers mittels MicroSD/TF Karte (max. 64GB).

Audio-Buchse

Eine Audio-Buchse für den Anschluss von externen Lautsprechern oder Kopfhörern.

USB-Anschluss

USB 2.0 Anschluss für den Anschluss von Peripheriegeräten.

Serielle Verbindung (RJ11)

Anschluss von Peripheriegeräten über eine serielle Schnittstelle

Ethernet / LAN (RJ45)

Ethernet Anschluss für eine Internet-Verbindung im lokalen Netzwerk

Kassenladen Anschluss (RJ12)

Zum Anschließen einer externen Kassenlade. Der Anschluss steht nicht permanent unter Strom, sondern sendet Stromstöße mit einer Frequenz von 100ms. Es werden 9-24V Kassenladen unterschiedlicher Bauarten unterstützt.

Stromanschluss

Anschluss des Netzteiles für die Spannungsversorgung.

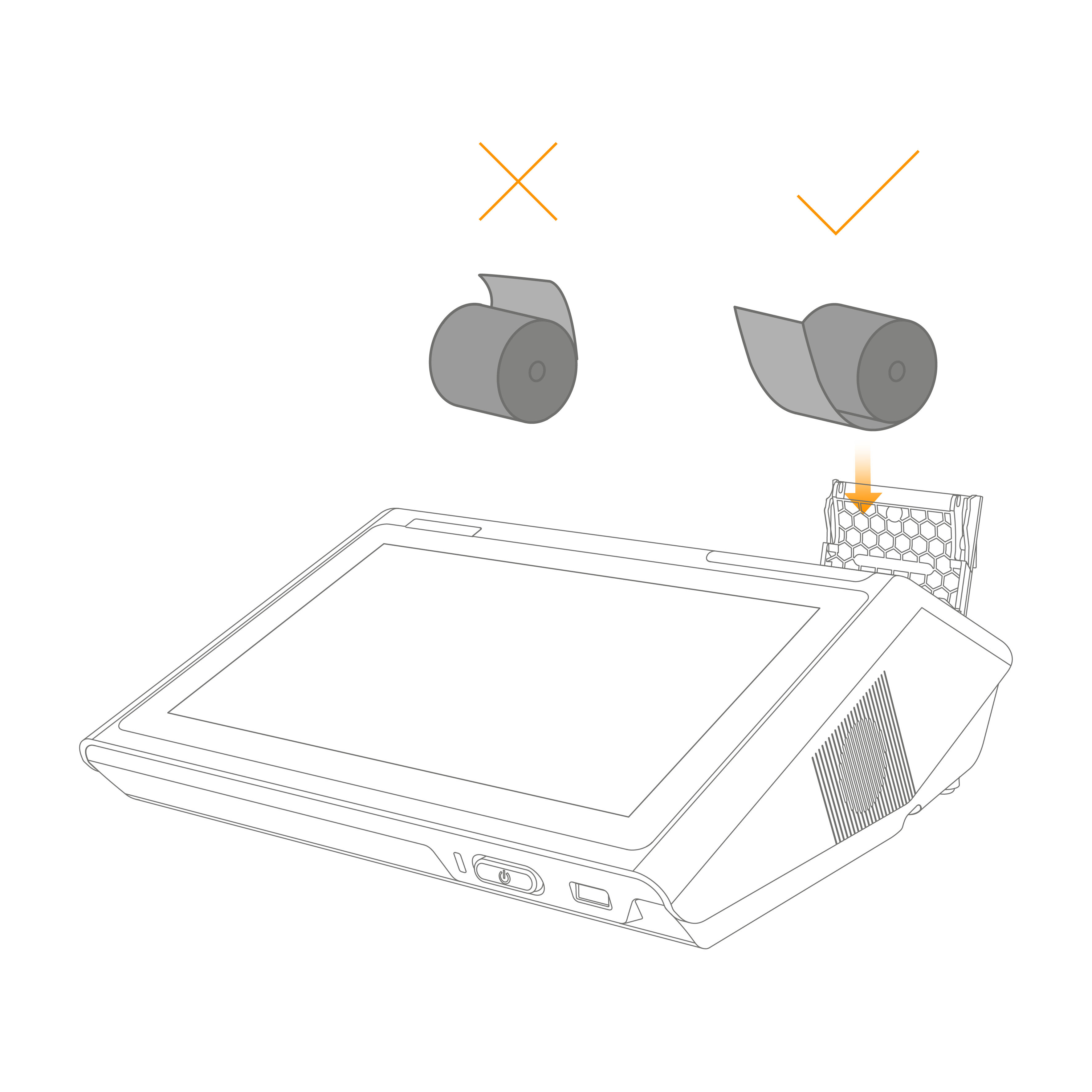

Bonrolle einsetzten

Hinweis

Bitte beim Wechseln der Bonrolle darauf achten, dass der Kern der letzten Rolle vor dem Einsetzen der neuen Rolle entfernt wurde.

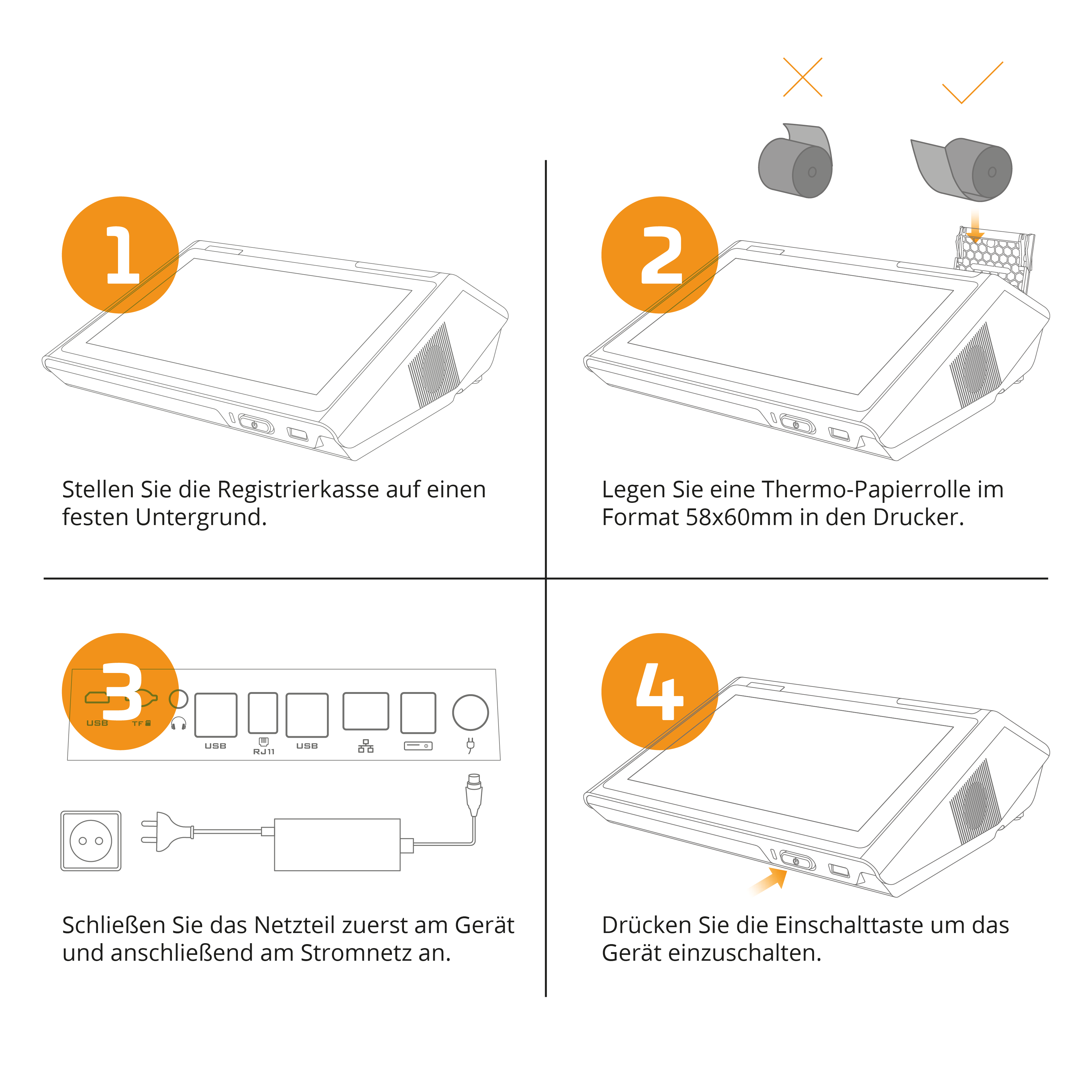

Schnellstart
