A1060e

Bevor Sie Ihre primasello Registrierkasse in Betrieb nehmen, lesen Sie sich die mitgelieferte Schnellstartanleitung sorgfältig durch. Alternativ können Sie alle wichtigen Hinweise auch im Kapitel Start nachlesen.

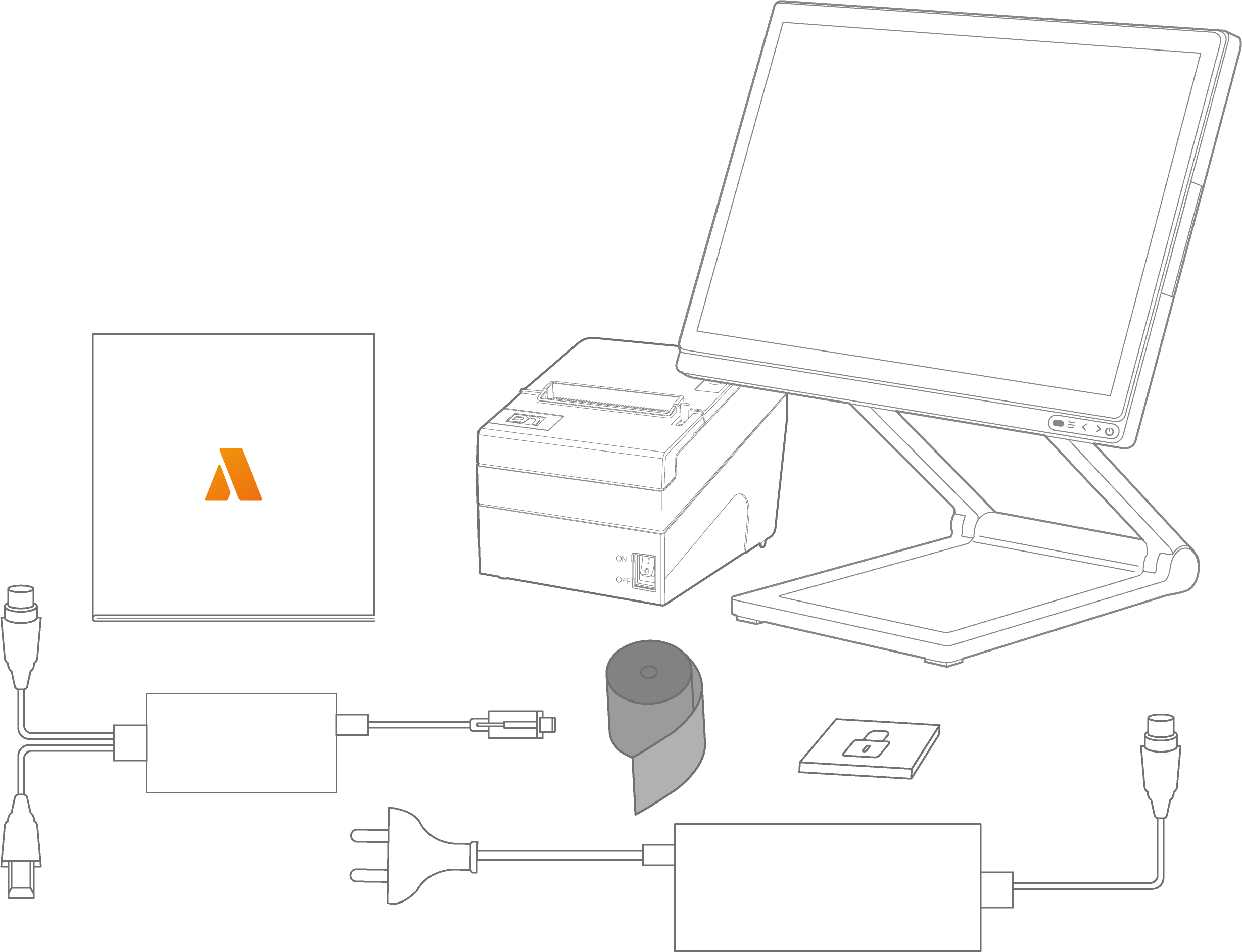

Lieferumfang

Im Paketumfang enthalten sind:

  • 1x    primasello A1060e Registrierkasse

  • 1x    Kundendisplay

  • 1x    Kundendisplaykabel

  • 1x    Schnellstartanleitung

  • 1x    Netzteil mit Stromkabel

  • 1x    80mm Drucker

  • 1x    80mm Thermopapier für Drucker

  • 1x    Sicherheitsmodul

  • 1x    Druckerkabel

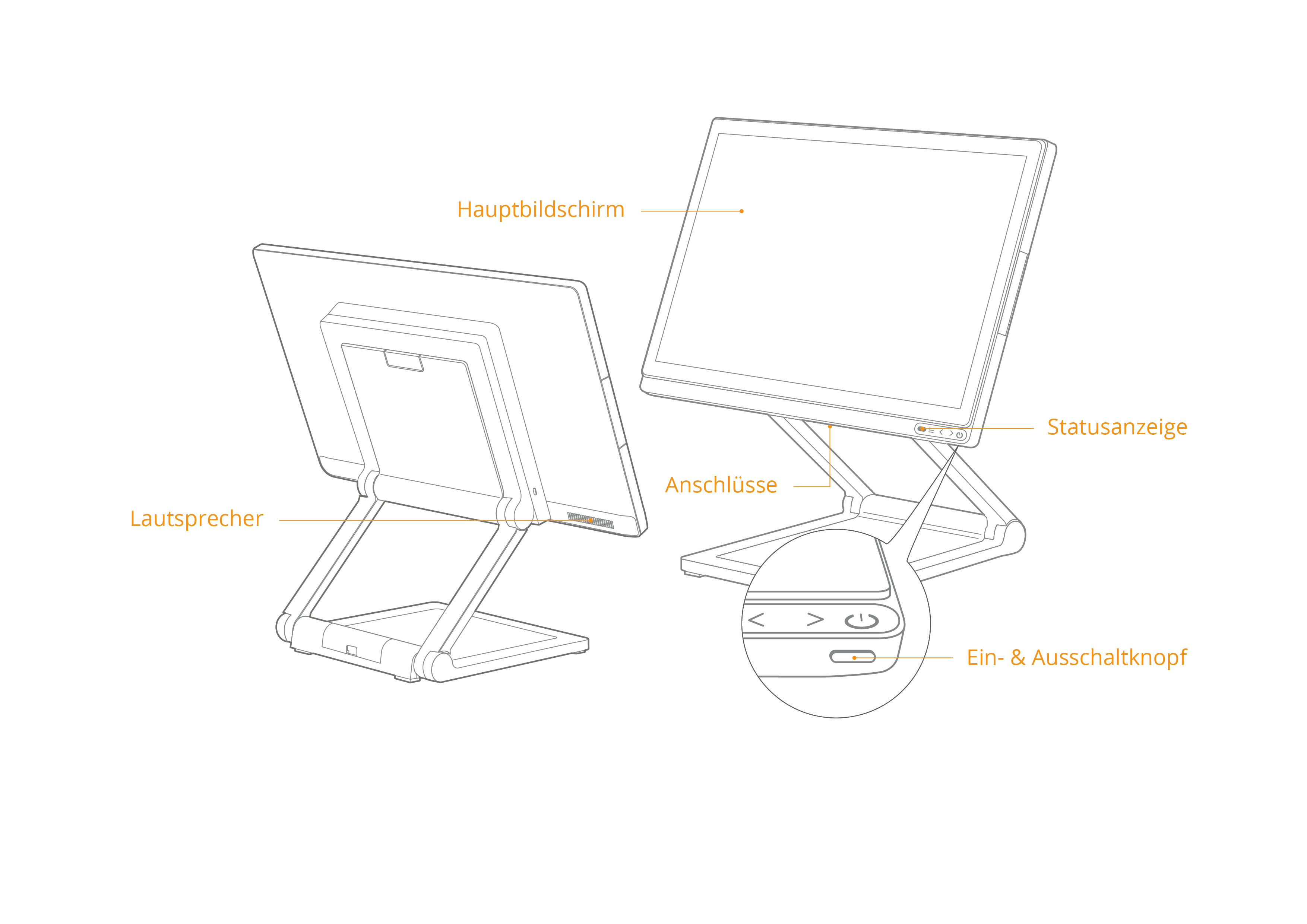

Bestandteile Bildschirm

Hauptbildschirm

Touch-Bildschirm zur Bedienung.

Statusanzeige

Leuchtet grün, wenn die Registrierkasse eingeschalten ist.

Ein- & Ausschaltknopf

Ist das Gerät ausgeschalten, kurz drücken um zu starten. Zum Ausschalten des Geräts, den Ein- & Ausschaltknopf für 11 Sekunden gedrückt halten. Das System wird heruntergefahren.

Anschlüsse

Die Anschlüsse finden Sie an der Unterseite des Hauptbildschirms.

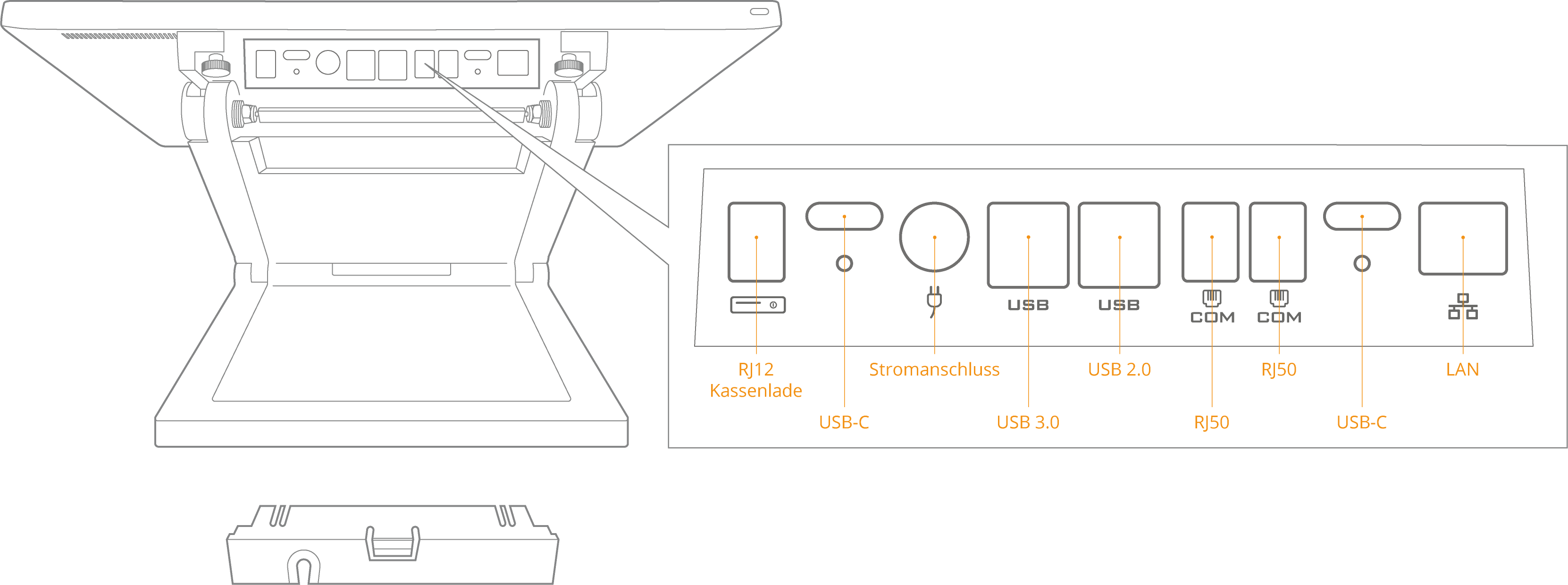

Anschlüsse Bildschirm

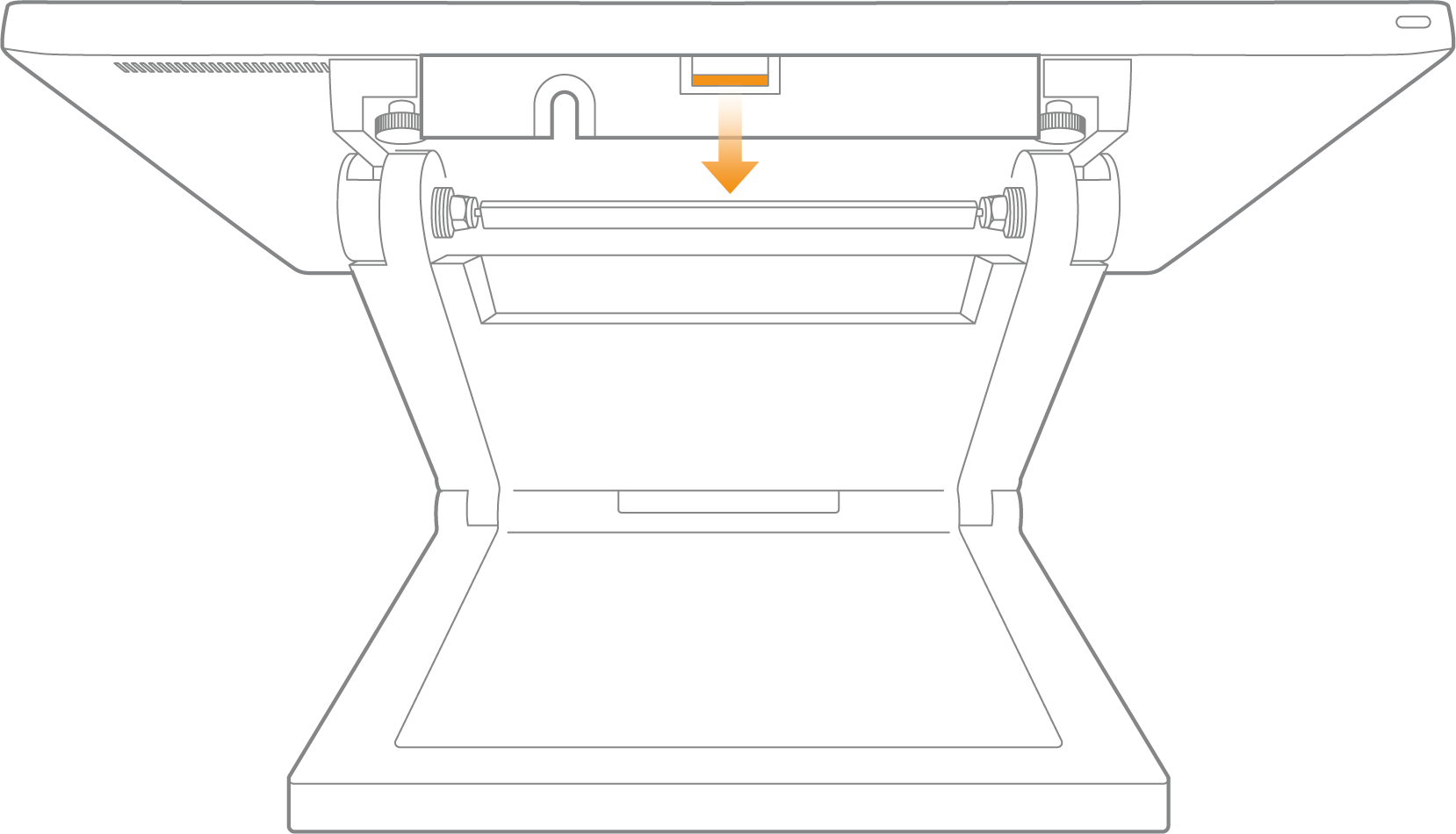

Abdeckung entfernen


An der Unterseite des Bildschirms werden die Anschlüsse durch eine Abdeckung geschützt. Um die Abdeckung zu entfernen, drücken Sie auf die kleine Erhebung in der Mitte (in der Abbildung orange gekennzeichnet) und ziehen die gesamte Abdeckung gerade zu sich.

Nach dem Anschließen von Zusatzgeräten sollte die Abdeckung wieder angebracht werden. Dazu schieben Sie den hinteren Teil mit den vier U-förmigen Einkerbungen in die seitlichen Schlitze und drücken die Abdeckung gerade nach hinten bis ein „Klick“ zu hören ist.


USB-C Anschluss

Über den USB-C Anschluss werden Peripherie Geräte mit der Kasse verbunden, wie zum Beispiel der Drucker. Wie der Drucker korrekt angeschlossen wird, erfahren Sie weiter unten.

LAN Anschluss

Zum Verbinden der Registrierkasse mit dem Internet über eine LAN-Verbindung.

USB Anschluss

Über einen der USB Anschlüsse ist das Kundendisplay bereits mit der Registrierkasse verbunden. An einem weiteren USB Anschluss ist das mitgelieferte Sicherheitsmodul angeschlossen. Ziehen Sie das Sicherheitsmodul nicht ab, außer das System rät Ihnen dazu, oder das Sicherheitsmodul muss ersetzt werden.

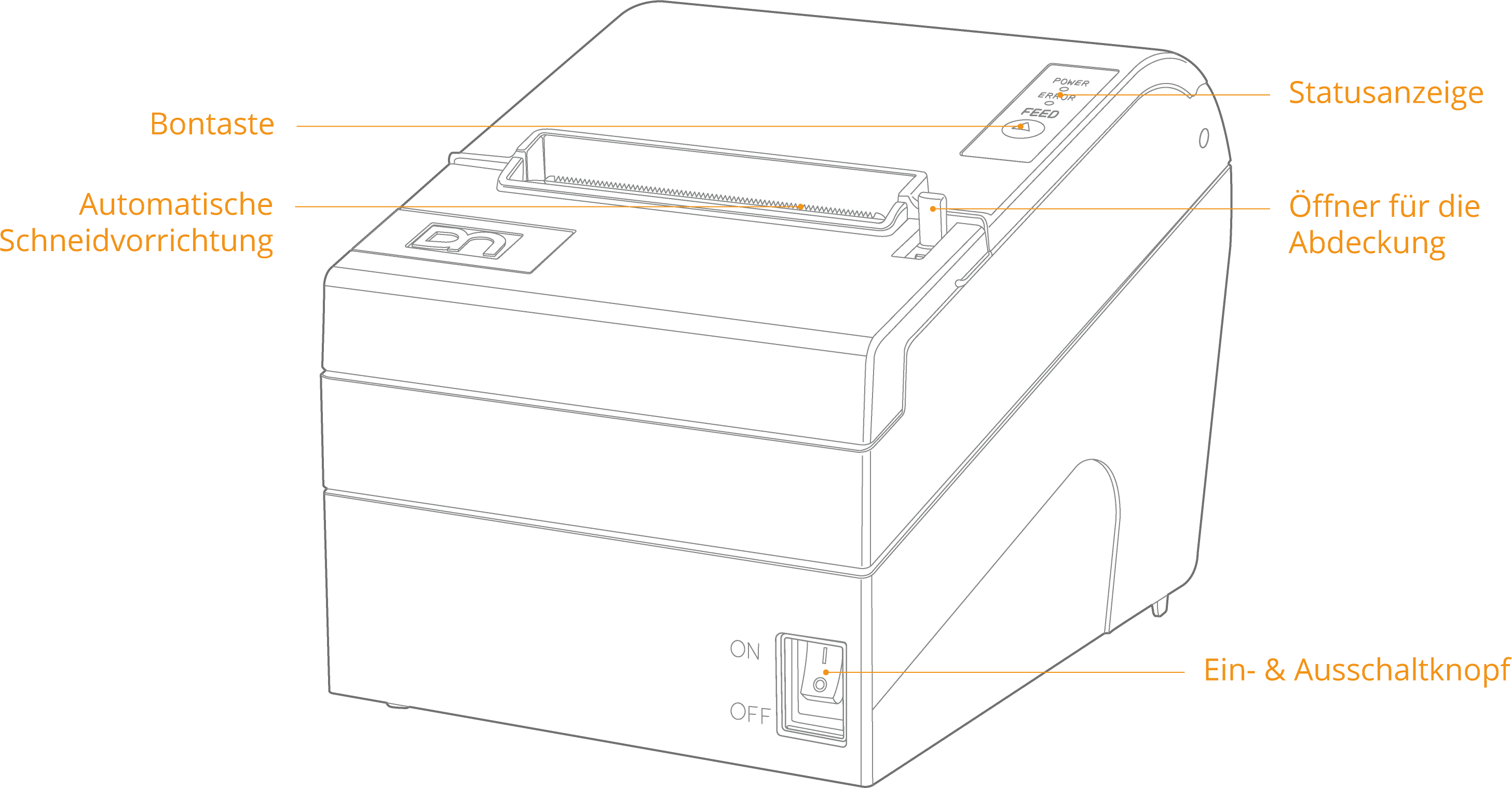

Bestandteile Drucker

Bontaste

Die „Bon“-Taste transportiert ein Stück unbedrucktes Bonpapier aus dem Drucker. Sollte nach dem Einlegen einer neuen Bonrolle gedrückt werden.

Statusanzeige

Wenn der Drucker korrekt verbunden ist, leuchtet die „Power“-Lampe. Bei einem Fehler (z.B. Papier aus) blinkt die „Error“-Lampe rot.

Öffner für die Abdeckung

Den Schalter nach unten drücken um die Abdeckung des Druckers zu öffnen.

Ein- & Ausschaltknopf

Zum Einschalten des Druckers Kippschalter nach oben drücken. Um den Drucker auszuschalten, Kippschalter nach unten drücken. Achtung: Schalten Sie den Drucker nicht während eines Druckvorgangs aus.

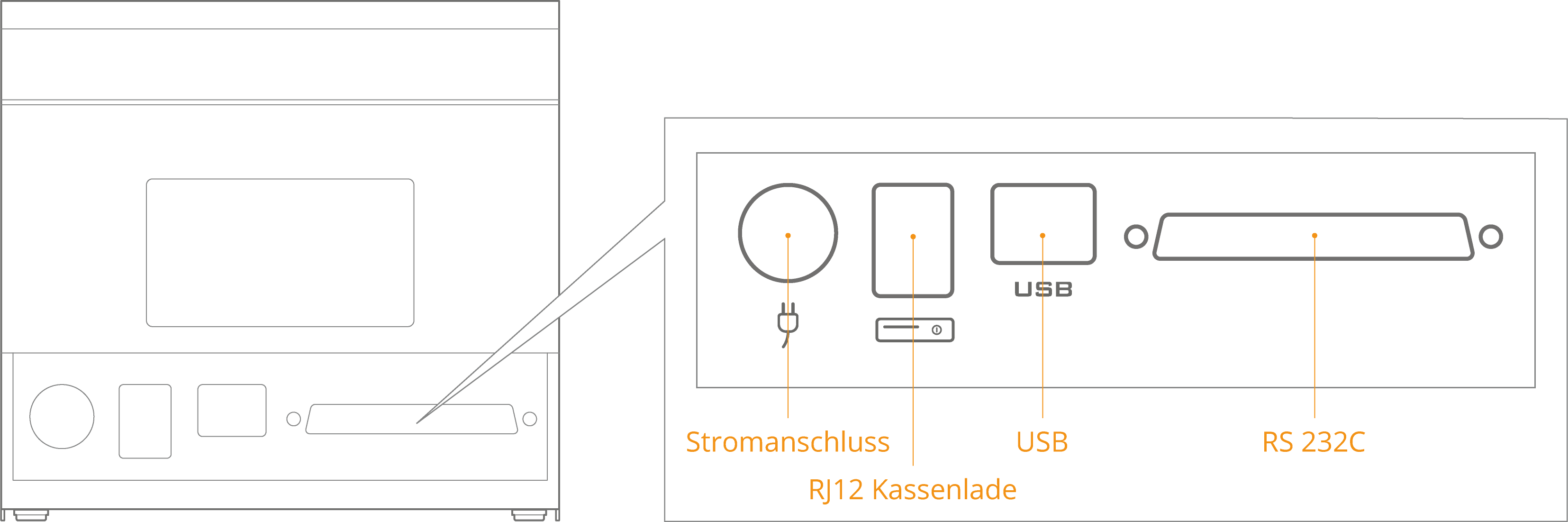

Anschlüsse Drucker

Stromanschluss

Versorgt den Drucker über den Anschluss zum Bildschirm mit Strom. Stecken Sie das Druckerkabel zuerst am Drucker und dann am Bildschirm an.

USB

Über die USB-Leitung kommuniziert der  Drucker mit der Registrierkasse. Schließen Sie hier das mitgelieferte Druckerkabel an.

Kassenladen Anschluss (RJ12)

Zum Anschließen einer externen Kassenlade. Der Anschluss steht nicht permanent unter Strom, sondern sendet Stromstöße mit einer Frequenz von 120ms. Es werden nur 24V/1A Kassenladen unterstützt. Jede Kassenlade sollte am Drucker angeschlossen werden, um die Funktionalität  gewährleisten zu können.

Bonrolle einsetzten


HINWEIS

Bitte beim Wechseln der Bonrolle darauf achten, dass der Kern der letzten Rolle vor dem Einsetzen der neuen Rolle entfernt wurde.

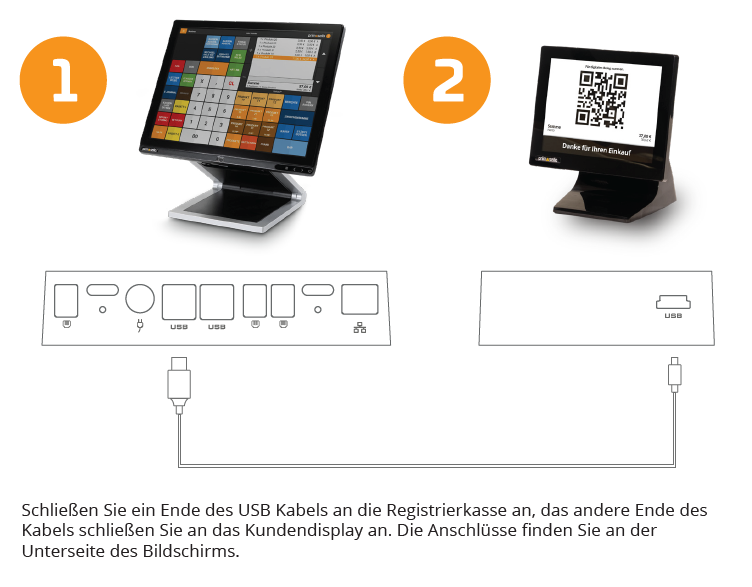

Anschließen des Kundendisplays

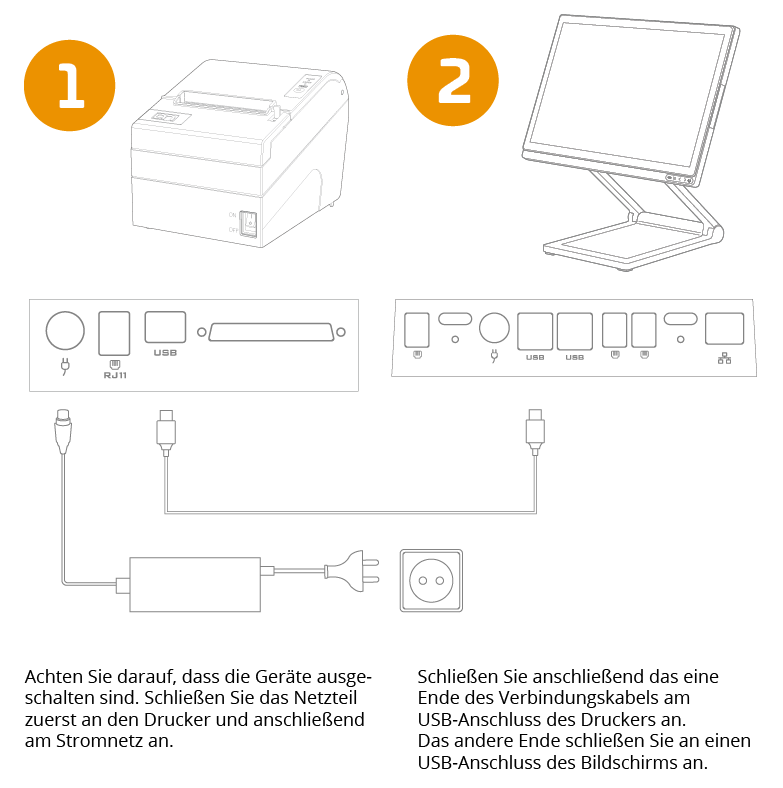

Anschließen des Druckers

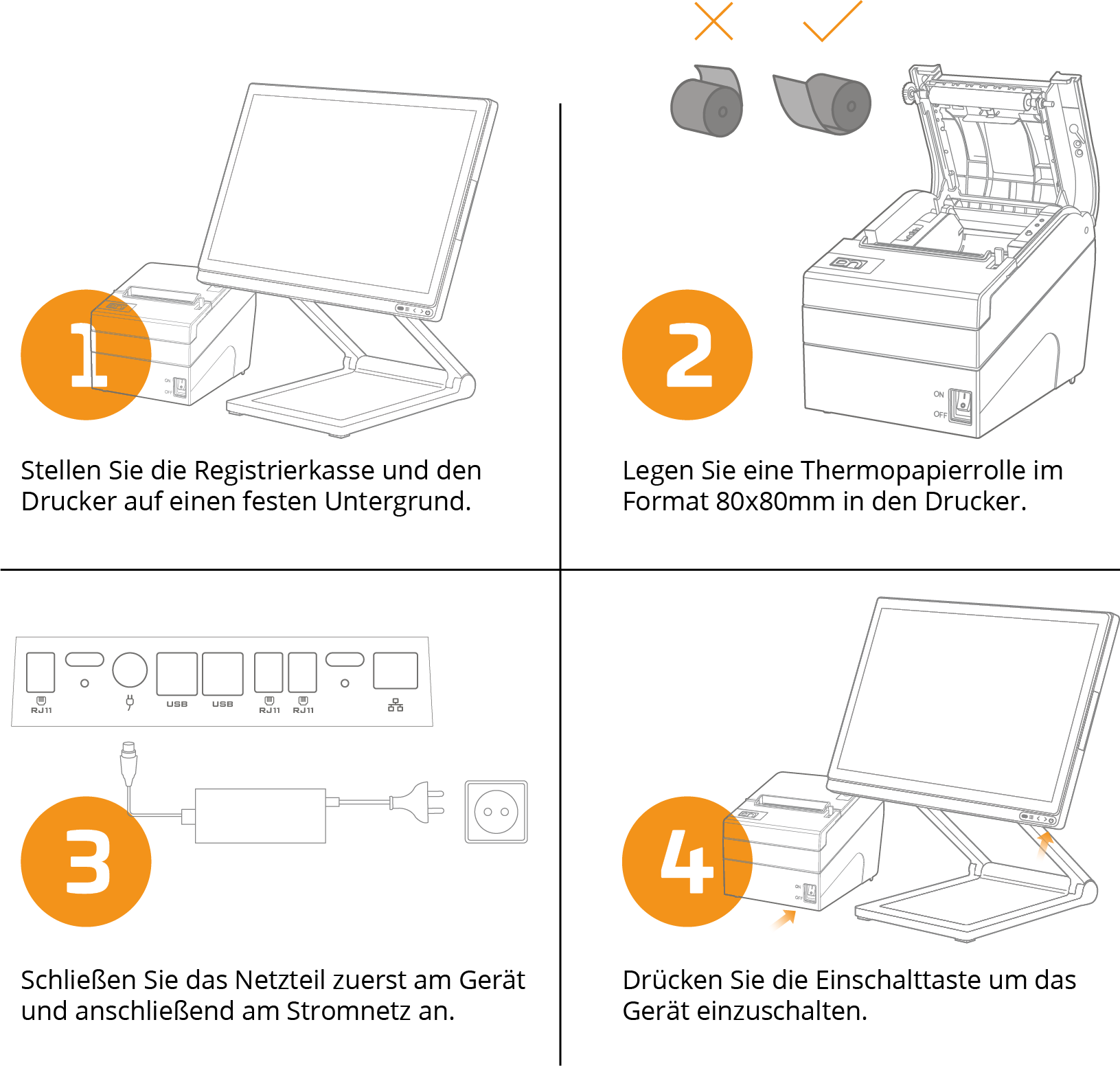

Schnellstart
