A1060
Bevor Sie Ihre primasello Registrierkasse in Betrieb nehmen, lesen Sie sich die mitgelieferte Schnellstartanleitung sorgfältig durch. Alternativ können Sie alle wichtigen Hinweise auch im Kapitel Start nachlesen.

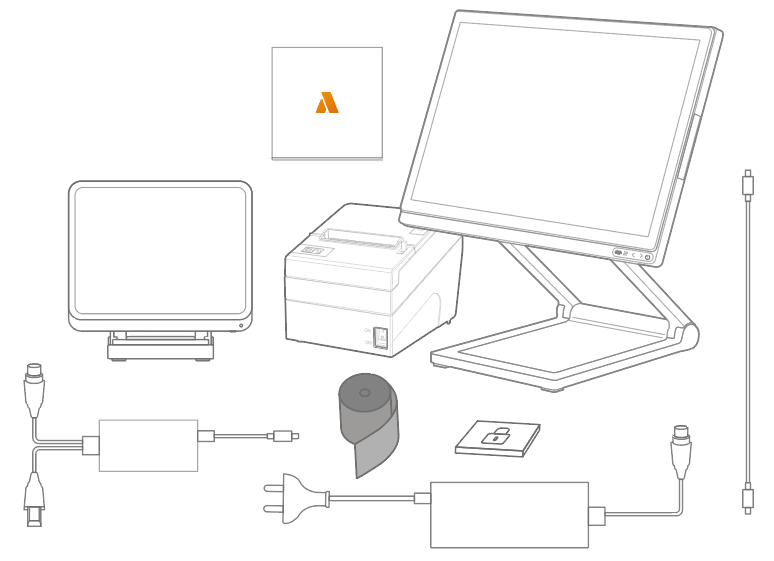

Lieferumfang
Im Paketumfang enthalten sind:
1x primasello A1060 Registrierkasse
1x Schnellstartanleitung
1x Netzteil mit Stromkabel
1x 80mm Drucker
1x 80mm Thermopapier für Drucker
1x Druckerkabel
1x Sicherheitsmodul
1x Kundendisplay
1x USB-Verbindungskabel

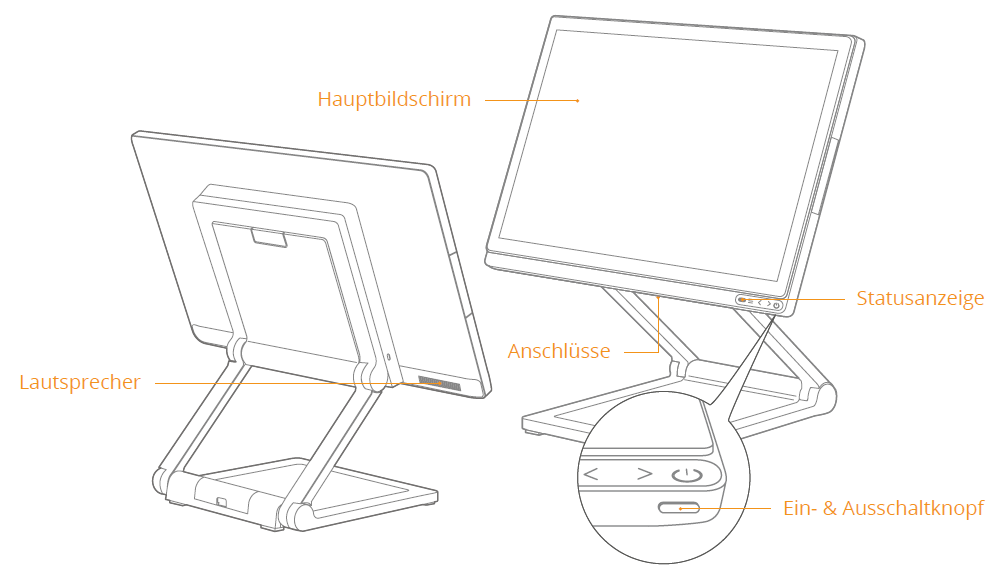

Bestandteile Bildschirm

Hauptbildschirm
Touch-Bildschirm zur Bedienung.
Statusanzeige
Leuchtet grün, wenn die Registrierkasse eingeschalten ist.
Ein- & Ausschaltknopf
Ist das Gerät ausgeschalten, kurz drücken um zu starten. Zum Ausschalten des Geräts, den Ein- & Ausschaltknopf für 11 Sekunden gedrückt halten. Das System wird heruntergefahren.
Anschlüsse
Die Anschlüsse finden Sie an der Unterseite des Hauptbildschirms.

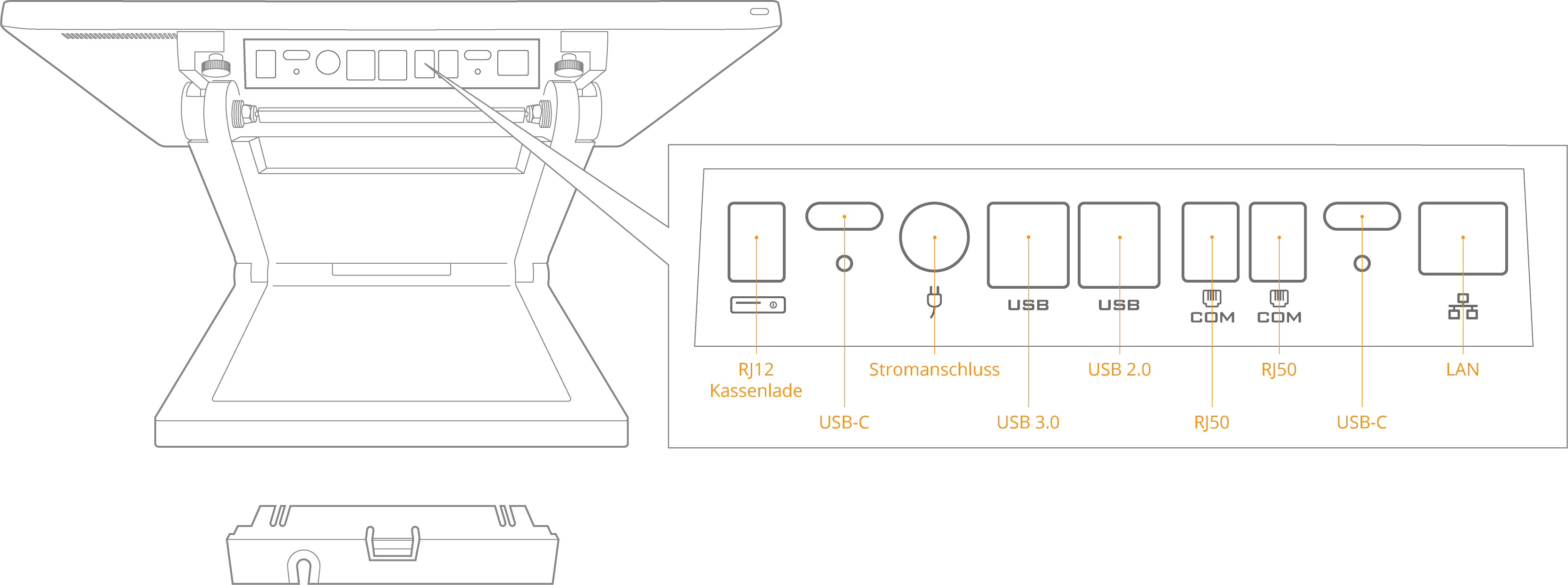

Anschlüsse Bildschirm

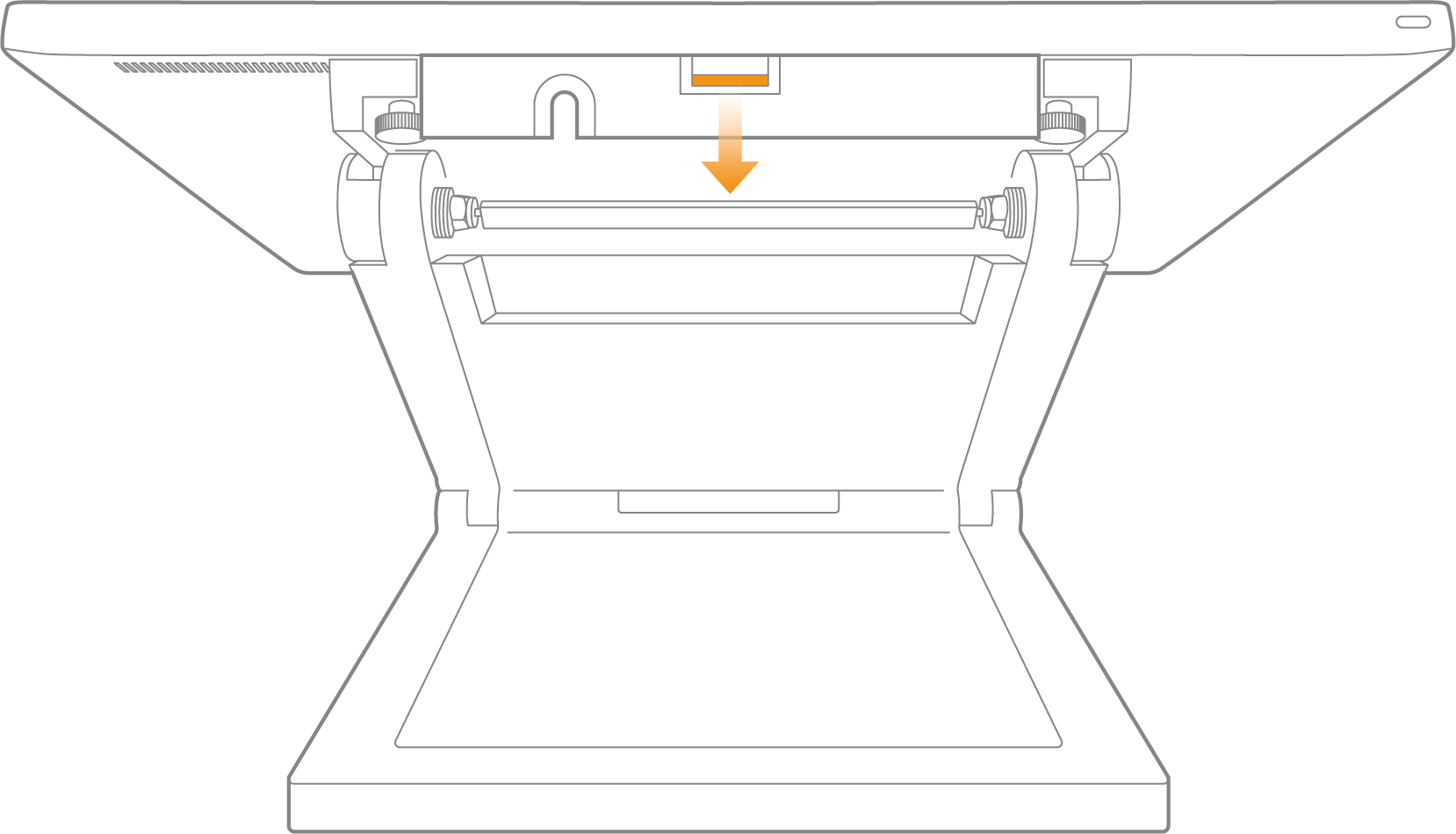

Abdeckung entfernen

An der Unterseite des Bildschirms werden die Anschlüsse durch eine Abdeckung geschützt. Um die Abdeckung zu entfernen, drücken Sie auf die kleine Erhebung in der Mitte (in der Abbildung orange gekennzeichnet) und ziehen die gesamte Abdeckung gerade zu sich.
Nach dem Anschließen von Zusatzgeräten sollte die Abdeckung wieder angebracht werden. Dazu schieben Sie den hinteren Teil mit den vier U-förmigen Einkerbungen in die seitlichen Schlitze und drücken die Abdeckung gerade nach hinten bis ein „Klick“ zu hören ist.

USB-C Anschluss
Über den USB-C Anschluss werden Peripherie Geräte mit der Kasse verbunden. Wie der Drucker und das Kundendisplay korrekt angeschlossen wird, erfahren Sie weiter unten.
LAN Anschluss
Zum Verbinden der Registrierkasse mit dem Internet über eine LAN-Verbindung.
USB Anschluss
An einem weiteren USB Anschluss ist das mitgelieferte Sicherheitsmodul angeschlossen. Ziehen Sie das Sicherheitsmodul nicht ab, außer das System rät Ihnen dazu, oder das Sicherheitsmodul muss ersetzt werden.

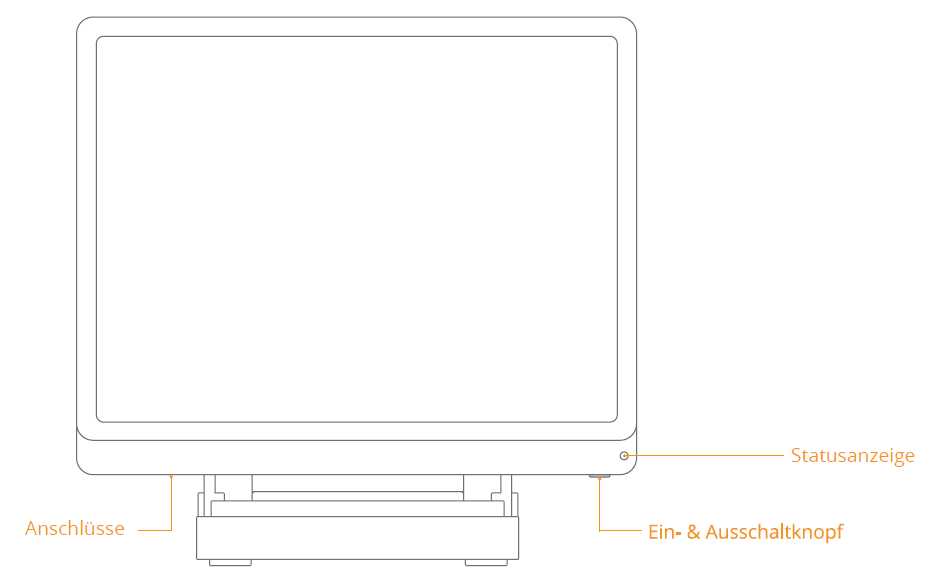

Bestandteile des Kundendisplays

Anschlüsse
Die Anschlüsse finden Sie an der Unterseite des Kundendisplays.
Statusanzeige
Wenn das Kundendisplay korrekt verbunden ist, leuchtet die „Power“-Lampe.
Ein- & Ausschaltknopf
Zum Einschalten des Kundendisplays drücken Sie den kleinen Knopf auf rechten unteren Seite des Displays. Um das Kundendisplay auszuschalten, Knopf wieder drücken.

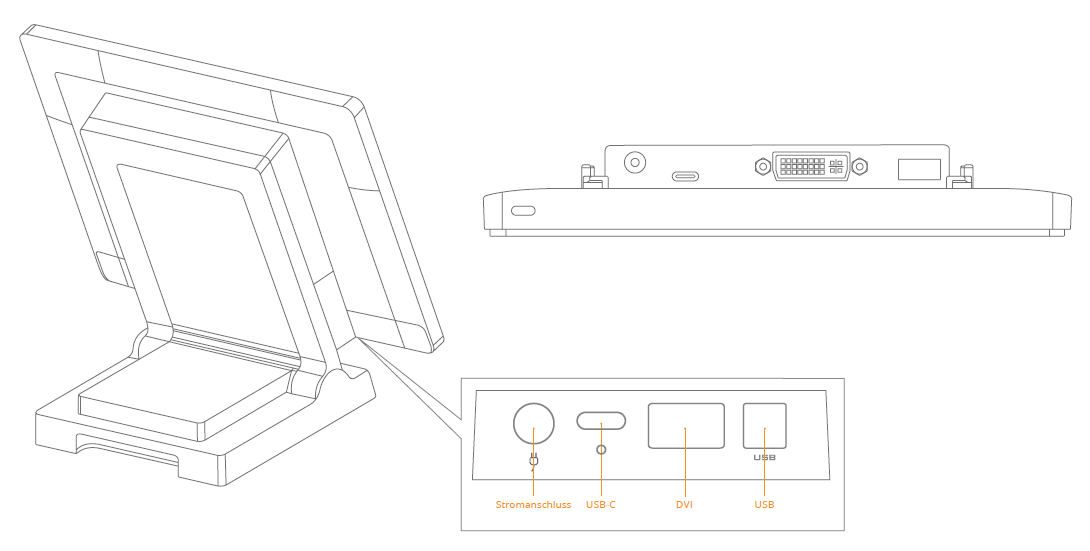

Unterseite des Kundendisplays

Stromanschluss
Versorgt das Kundendisplay über den Anschluss zum Bildschirm mit Strom.
USB-C
Über die USB-C-Leitung kommuniziert der Drucker mit der Registrierkasse. Schließen Sie hier das mitgelieferte Druckerkabel an.
DVI-USB
Über die USB- oder DVI-Leitung kann alternativ das Kundendisplay mit der Registrierkasse angeschlossen werden.

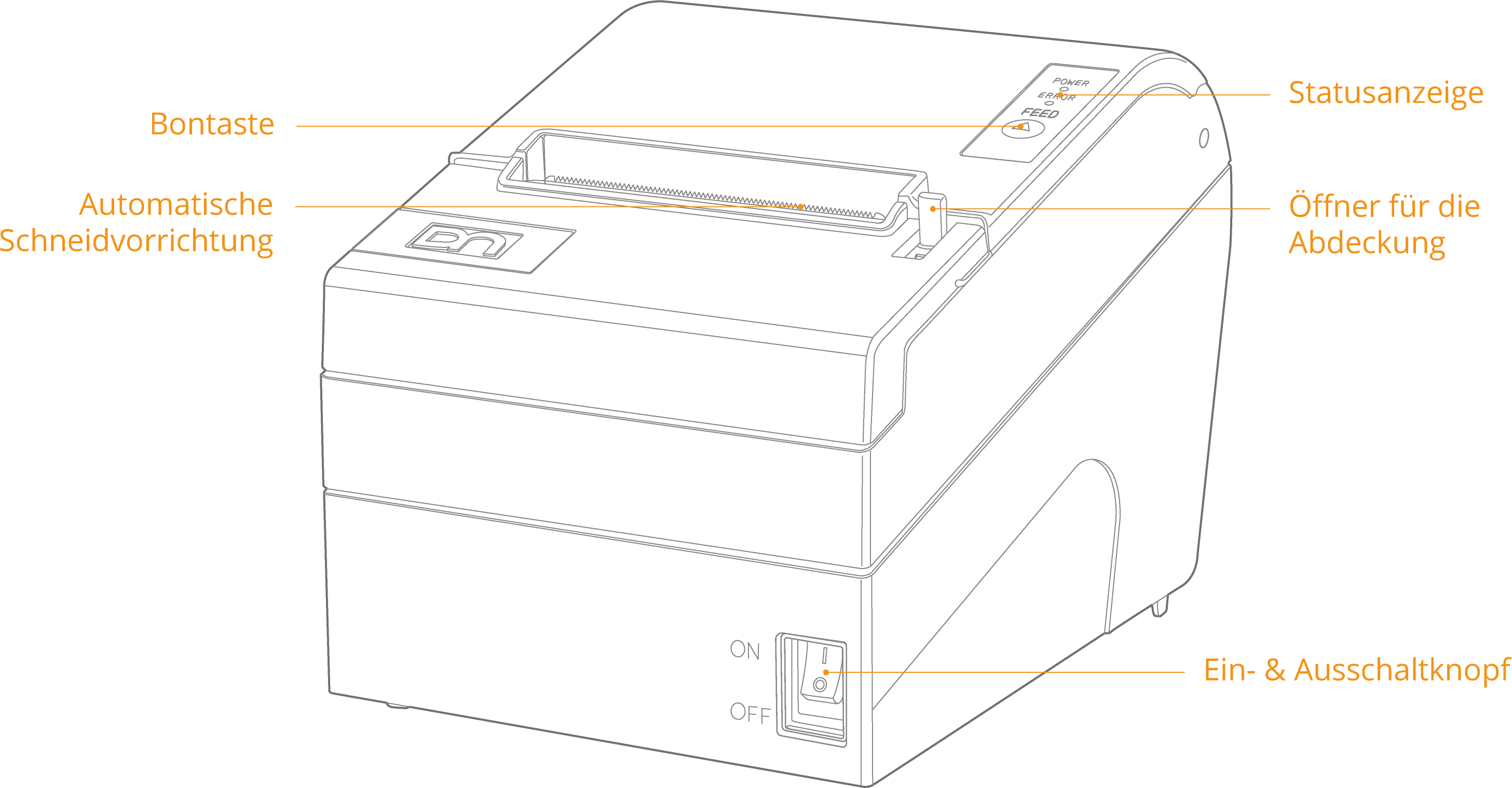

Bestandteile Drucker

Bontaste
Die „Bon“-Taste transportiert ein Stück unbedrucktes Bonpapier aus dem Drucker. Sollte nach dem Einlegen einer neuen Bonrolle gedrückt werden.
Statusanzeige
Wenn der Drucker korrekt verbunden ist, leuchtet die „Power“-Lampe. Bei einem Fehler (z.B. Papier aus) blinkt die „Error“-Lampe rot.
Öffner für die Abdeckung
Den Schalter nach unten drücken um die Abdeckung des Druckers zu öffnen.
Ein- & Ausschaltknopf
Zum Einschalten des Druckers Kippschalter nach oben drücken. Um den Drucker auszuschalten, Kippschalter nach unten drücken. Achtung: Schalten Sie den Drucker nicht während eines Druckvorgangs aus.

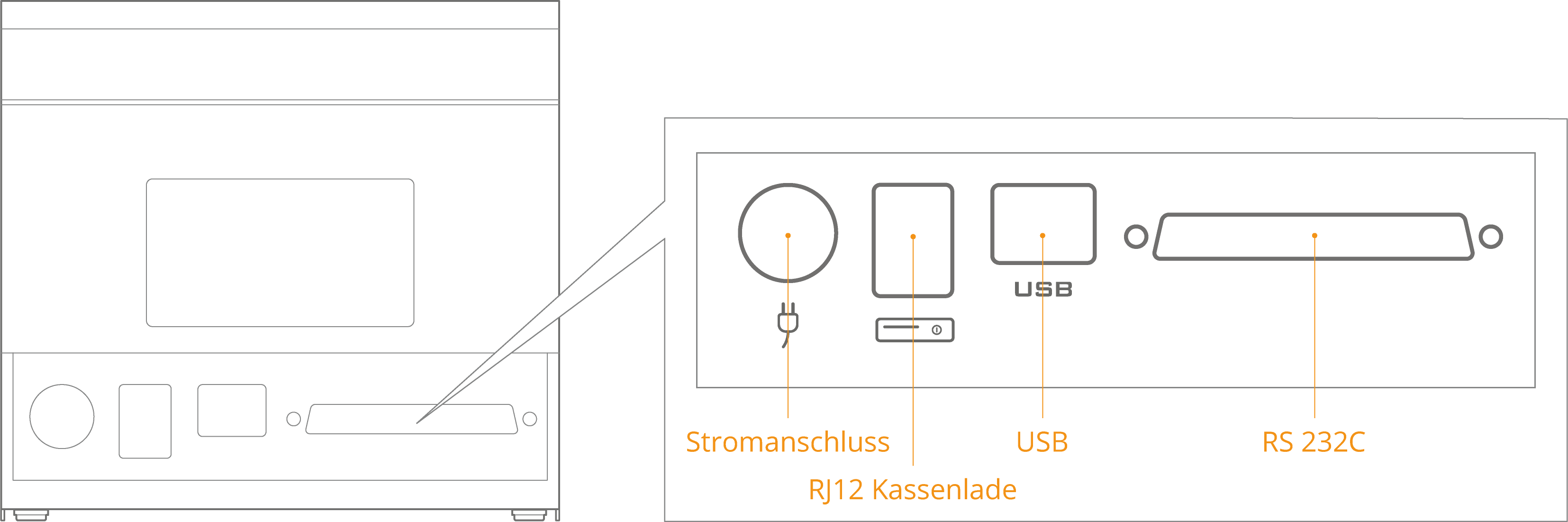

Anschlüsse Drucker

Stromanschluss
Versorgt den Drucker über den Anschluss zum Bildschirm mit Strom. Stecken Sie das Druckerkabel zuerst am Drucker und dann am Bildschirm an.
USB
Über die USB-Leitung kommuniziert der Drucker mit der Registrierkasse. Schließen Sie hier das mitgelieferte Druckerkabel an.
Kassenladen Anschluss (RJ12)
Zum Anschließen einer externen Kassenlade. Der Anschluss steht nicht permanent unter Strom, sondern sendet Stromstöße mit einer Frequenz von 120ms. Es werden nur 24V/1A Kassenladen unterstützt. Jede Kassenlade sollte am Drucker angeschlossen werden, um die Funktionalität gewährleisten zu können.

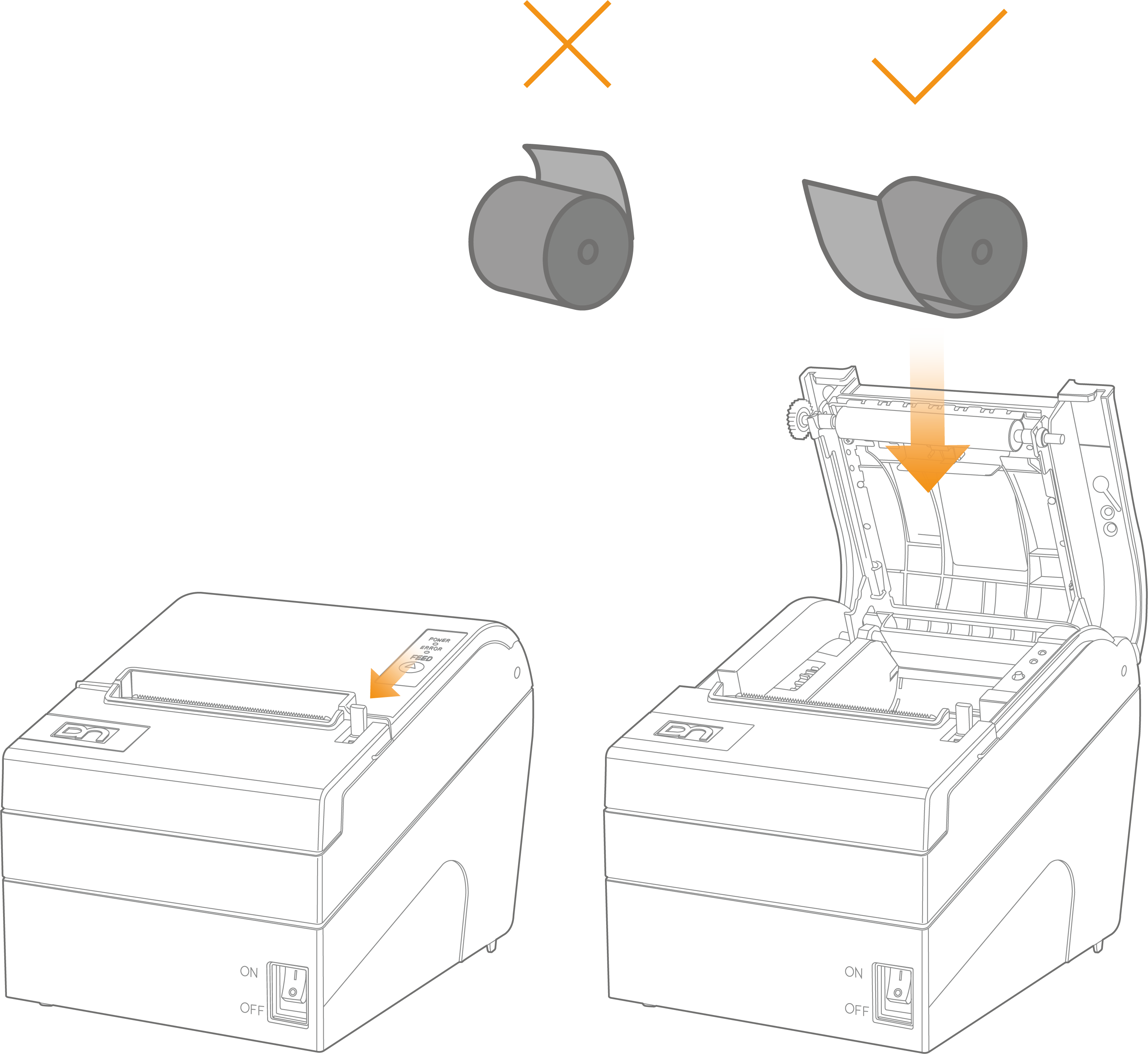

Bonrolle einsetzten

Hinweis
Bitte beim Wechseln der Bonrolle darauf achten, dass der Kern der letzten Rolle vor dem Einsetzen der neuen Rolle entfernt wurde.

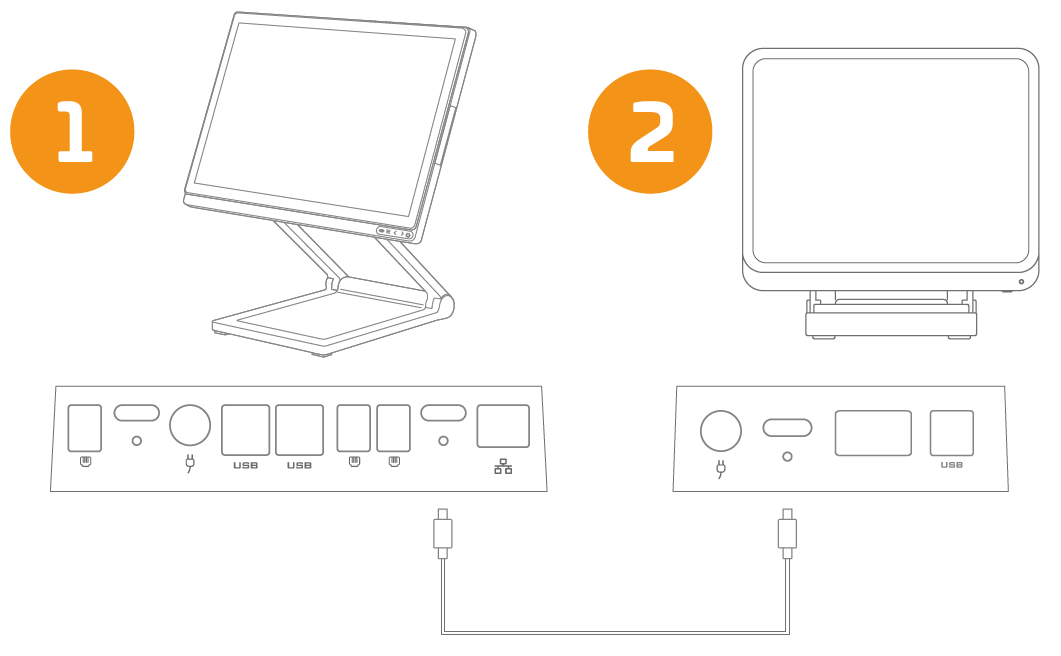

Anschließen des Kundendisplays

Schließen Sie ein Ende des USB Kabels an die Registrierkasse an, das andere Ende des Kabels schließen Sie an das Kundendisplay an. Die Anschlüsse finden Sie an der Unterseite des Bildschirms.

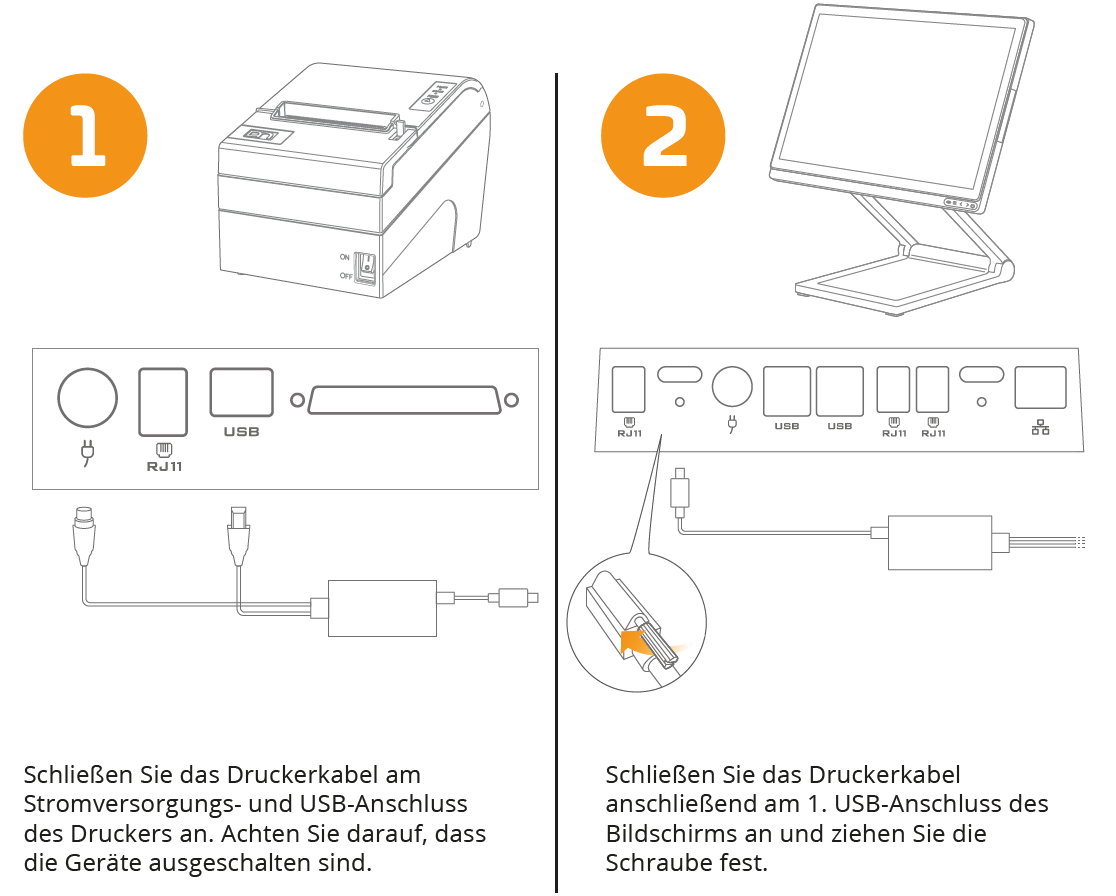

Anschließen des Druckers

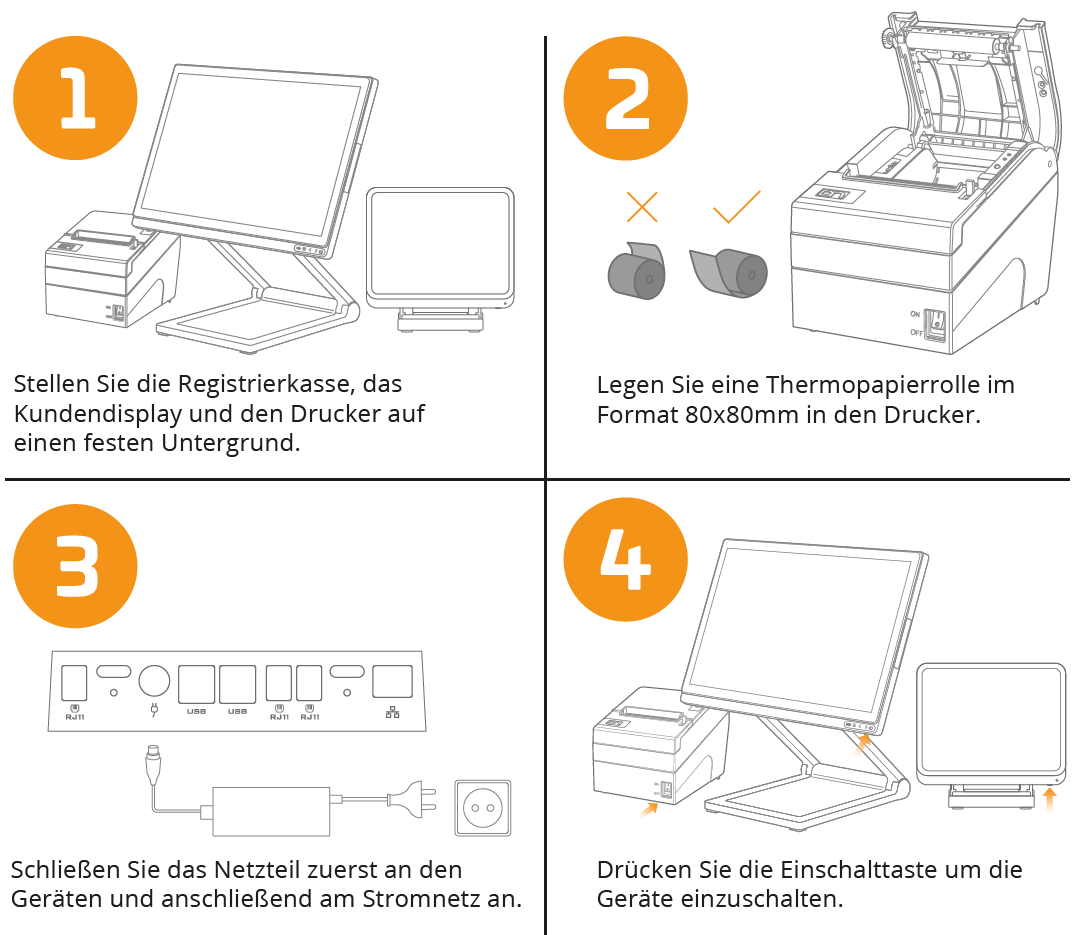

Schnellstart
